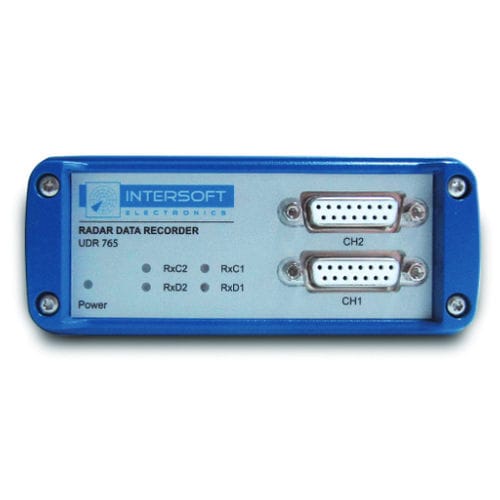

DVR-Videorecorder UDR765

für Flugzeug

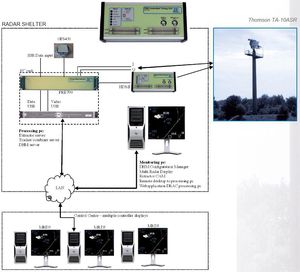

Ein wichtiger Teil der Radarkette ist die Datenverarbeitungseinheit, an deren Ausgang ein Datenstrom mit Radarplots oder Tracks in einem bestimmten Format entsteht. Die IE-Radardatenrekorder sind für die Aufzeichnung dieser Daten ausgelegt, die nach der Konvertierung in ein einheitliches Format mit speziellen RASS®-Softwaretools angezeigt und analysiert werden können. Die Radardatenaufzeichnungsfunktionalität des RIM782 ist ähnlich wie die des USB-Datenrekorders (UDR765). Der RIM782 verfügt über 2 serielle Dateneingänge (RS232 oder RS422), die verschiedene Radarprotokolle unterstützen. Es stehen Tools zur Verfügung, um die aufgezeichneten Daten auf Protokollfehler zu analysieren oder die Daten direkt in ein Anzeigeformat zu konvertieren. Die zusätzlichen Eingänge Azimut und Zeit machen es zu einem echten Radarauswertungstool. So lässt sich zum Beispiel die Extraktionsverzögerung auswerten. Da außerdem das vollständige Kommunikationsprotokoll zusammen mit den Radardaten aufgezeichnet wird, ist eine Analyse der Leitungsqualität und der Syntax des Kommunikationsprotokolls möglich. Unterstützte Protokolle: Das RIM782 kann die folgenden passiven Protokolle (bis zu 128 Kb/s) in RASS eingeben: U-HDLC: passive Aufzeichnung von HDLC-basierten Protokollen, einschließlich LAP-B und X25.3 passive Überwachung. (z.B. ASTERIX, RDIF) SYNC 13: Passive Aufzeichnung der meisten Bit-Protokolle, wie sie auf US-Radargeräten implementiert sind (CD1, CD2, ASR9, etc...) LINK 1: Passive Aufzeichnung des militärischen LINK 1-Protokolls AIRCAT500 - EV760 - TVT 2 - EADS - RSRP - TPS 77 - RAT31 Das RIM782 kann die folgenden passiven Protokolle ausgeben: U-HDLC - TVT 2 - AIRCAT500 Die folgenden Protokolle können aufgezeichnet, wiedergegeben oder konvertiert werden: AUSTRO - BMIL - CD - ERICSSON 200/SRT - EUROCONTROL - FPS 117 - HUGHES - RAT31S - SVE - TOSHIBA - TRS 22xx
