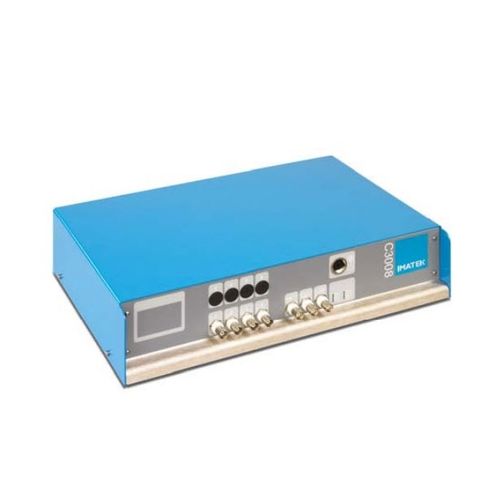

Drehzahl-Datenerfassungssystem C3008

für die Luftfahrt16 KanäleHochgeschwindigkeit

Die Datenerfassungssysteme von Imatek basieren auf dem Controller C3008 und einem PC mit der ImpAcqt-Software. Hierbei handelt es sich um ein Allzwecksystem zur Analyse der Ergebnisse von Hochgeschwindigkeitsprüfungen, wie z.B. Schlagprüfungen und servo-hydraulische Hochgeschwindigkeitsprüfungen. Schlüsselmerkmale: Analoge Kanäle: 4 als Standard, 16 optional. Alle Kanäle werden gleichzeitig mit der maximalen Abtastrate abgetastet Digitaler Kanal: Quadraturkodierter Eingang zusätzlich zu analogen Kanälen Auflösung: 16-Bit (1 in 65536), keine fehlenden Codes Stichprobenrate: 3.000.000 Proben pro Sekunde (maximal) Tiefe der Probe: Bis zu 50.000 Proben pro Kanal Verstärkung: Eingangsbereich ?10V, ?5V, ?2,5V, ?1,25V per Software wählbar Eingabemodus: Differentiell, bipolar oder unipolar, pro Kanal ausgewählt. Bandbreite: 1,5MHz Signal zu Rauschen: <2 Bit Systemrauschen Verstärkungsfehler: ?0,1 % maximal Auslöser: Durch Geschwindigkeitsmesslaser, externer TTL-Trigger in, analogen Kanälen (Triggerpegel konfigurierbar). Steigende/fallende Flanke. 0% bis 100% Vor-Triggerung. Trigger-Ausgang. Taktung: Geschwindigkeitsmessung durch Laufzeitmessung, 20ns Auflösung Digitaler Eingang: 26-Kanal opto-isolierter Eingang Digitale Ausgabe: 18-Kanal-NPN-Ausgang, kurzschluss- und überstromfest. Hochgeschwindigkeitskamera: Kamera-Trigger-Ausgang und Ausgang der Beleuchtungssteuerung als Schnittstelle zu Hochgeschwindigkeits-Videosystemen. Siehe separates Datenblatt für Einzelheiten.
