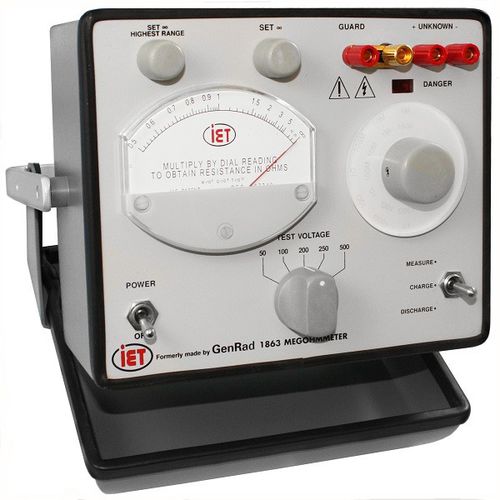

Tisch-Megohmmeter GENRAD 1863

für die Luftfahrtindustrie

Das Megohmmeter GenRad / IET 1863 ist die erste Wahl für Produktions- und Inspektionsprüfungen an Geräten mit Widerständen bis 20 To. Das GenRad / IET 1863 misst den Widerstand bei einer der folgenden fünf Testspannungen: 50 V, 100 V, 200 V, 250 V und 500 V DC. Im Vergleich zum GenRad / IET 1864, der über einstellbare Prüfspannungen von 10 V bis 1090 V verfügt, verfügt dieses Gerät über weniger Bedienelemente und ist das wirtschaftlichere der beiden Modelle. Die Stabilität der Kalibrierung im Megaohmmeter GenRad 1863 wird durch Verwendung eines Vier-Transistor-Verstärkers mit Verstärkungsfaktor 1 aufrechterhalten. Stabile Stromversorgungen und ein Feedback-Voltmeter-Schaltkreis minimieren Drift- und Zeitverschwendungseinstellungen. Die Sicherheit wurde beim Megaohmmeter GenRad 1863 nicht übersehen, wie das Warnlicht zeigt, das durch die Prüfspannung aktiviert wird. Der maximal mögliche Strom an den Klemmen ist auf 5 mA begrenzt. Das Megohmmeter verwendet einen Mess- / Lade- / Entladeschalter zum schnellen Laden und Entladen von kapazitiven Geräten, wie z. B. langen Kabelstrecken und Kondensatoren. Das Megohmmeter GenRad 1863 ist einfach zu bedienen und verfügt über eine direkt ablesbare Anzeige und einen beleuchteten Bereichsschalter, der den Multiplikator für jeden Bereich und jede Spannung anzeigt. Schutz- und Erdungsanschlüsse ermöglichen die Messung von geerdeten oder geschützten Geräten. Der Schutz ist besonders hilfreich beim Messen von drei Endwiderständen. Die Erdungsklemme wird für Anwendungen wie den Isolationswiderstand von Kabeln in einem Wasserbad, in denen das Wasser aus Sicherheitsgründen geerdet werden muss, oder für andere Geräte verwendet,
