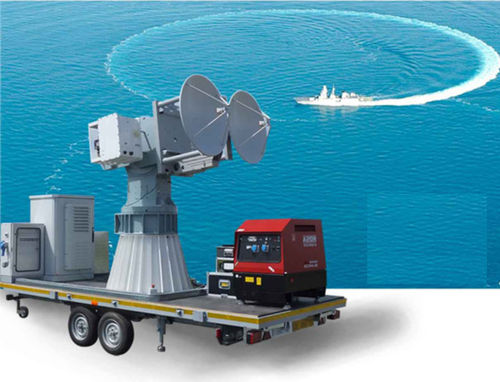

Boden-DME NADIR

stationär

NADIR ist eine intelligente elektromagnetische Messlösung, die für den Einsatz in einer küstennahen Umgebung entwickelt wurde, um dynamische RCS-Messungen von Schiffen in Originalgröße durchzuführen. Es basiert auf einem Vektor-Netzwerkanalysator (VNA), der mit einem speziell entwickelten Radar-Frontend und einer speziellen Datenerfassungssoftware kombiniert ist. Das Radar-Frontend ist für die Impulsformung, die Erhöhung der Sendeleistung und die Rauschzahlreduzierung erforderlich, während der Netzwerkanalysator als Erfassungsplattform dient. Diese Art von Lösung vereinfacht die Kalibrierungsverfahren erheblich und bietet eine hohe Investitionsrentabilität, denn während das Offshore-RCS-Messsystem nur bei der Abnahme und bei der Umrüstung in der Mitte des Lebenszyklus verwendet wird, kann der Netzwerkanalysator während des gesamten Lebenszyklus des Entwurfs der Marineplattform wiederverwendet werden, angefangen bei der Charakterisierung der Materialien bis hin zur Signaturkontrolle der Komponenten. Die Möglichkeit, das zu vermessende Schiff mit Hilfe eines automatischen Identifikationssystems (AIS) zu verfolgen, ermöglicht es dem NADIR außerdem, unmittelbar vor einem Einsatz Hochgeschwindigkeitsbewertungen der RCS eines Schiffes durchzuführen. Das Radar, die Ortungsgeräte und die Kabine für die Bediener sowie die Steuer- und Überwachungsgeräte sind für den Einsatz im Freien ausgelegt. Es ist energieautark und vollständig transportabel, da es in einen Standard-DIN-Container für Langstreckentransporte passt. Marineschiffe müssen ihre Sichtbarkeit und damit ihre Überlebensfähigkeit immer weiter verringern, indem sie sicherstellen, dass ihre Radarrückstrahlsignatur (RCS) so gering wie möglich ist. Im Laufe der Lebensdauer eines Schiffes können natürliche Abnutzungserscheinungen seine Einsatzfähigkeit beeinträchtigen.
