Bodenstation für Drohnen GCS

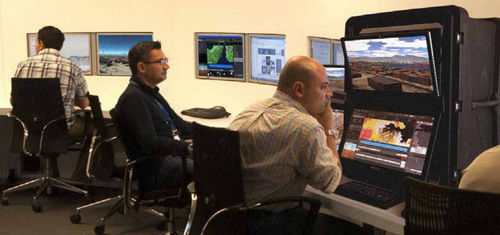

Das GCS bietet eine Schnittstelle, mit der einzelne oder mehrere UAV-Missionen vom Start bis zur Landung gleichzeitig gesteuert und überwacht werden können. Außerdem ermöglicht es eine effektive Kontrolle von UAV-Nutzlasten und ermöglicht die Überwachung der vom UAV übertragenen Sensordaten. Verschiedene UAV-Nutzlastsysteme können von der Payload Control Station (PCS) über eine gemeinsame Schnittstelle gesteuert werden, die mit den Nutzlasten kommuniziert. Dabei kann auch das Protokoll STANAG 4586 verwendet werden. Die GCS kann je nach Kundenbedarf in verschiedenen Hardware-Konfigurationen eingesetzt werden: als Tischgerät, als transportables Gerät oder als eigenständiges, robustes, tragbares Gerät für den Einsatz im Feld (MILSTD-810-konform). Das GCS kann mit UAVs über das STANAG 4586-Protokoll kommunizieren und so jede Art von STANAG-konformen UAVs (sowohl Dreh- als auch Starrflügler) steuern und überwachen. Mensch-Maschine-Schnittstelle Die Touchscreen-HMI-Schnittstelle ist benutzerfreundlich gestaltet und verfügt über ein hochgradig anpassbares Layout, das durch die Verwendung von CSS-Dateien entsprechend den Bedürfnissen des Bedieners konfiguriert werden kann. Die HMI passt die Darstellung von Warnhinweisen und Warnungen automatisch an die Fähigkeiten und Leistungsdaten des UAV an. Erweiterte Moving Map - Erweiterte 2D Moving Map-Anzeige: ◦ Vektordaten (Shapefile, VMAP, DCW, DVOF, DOF,S-57, DAFIF, Streets DB, ARINC-424) ◦ Elevation/Bathymetrie (DEM, DTED, ASCII Grid, Ehdr, netCDF) ◦ Raster (CADRG, ASRP, CIB, GeoTiff) - Geländeprofilansicht mit Hindernissen (entlang des UAV-Kurses oder des Flugplans) - Fortgeschrittene Geländealgorithmen: Elevation Banding, Intervisibility, Terrain über der Höhe - Werkzeug zur Auswahl von Kartenebenen (bis zu 16 Ebenen) - Dynamisches Laden von zusätzlichen Rasterebenen
