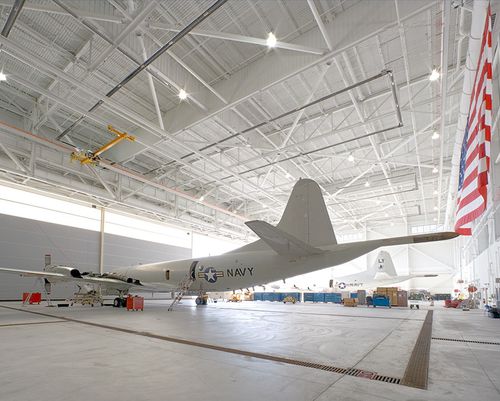

Hangar für Flugzeug P3 Orion

offenfür Flughafen

Die P3 Orion-Wartungsanlage besteht aus zwei separaten dreistöckigen Arbeitsbereichen, die jeweils eine säulenfreie Fläche von 136' x 380' aufweisen. Jeder Hangar verfügt über eine achtteilige Megadoor mit abnehmbaren Pfosten für eine 372'-3"-freie Öffnung mit einer Höhe von 46'-4". Der lichte Innenraum der Hangars beträgt 69'-3", was einen vertikalen Freiraum für Absturzsicherungssysteme und Hängekräne bietet. Der 106.000 Quadratfuß große Hangar verfügt über 62.000 Quadratfuß an Geschäften und Büros sowie über 20.000 Quadratfuß an erhöhten Zwischengeschossen. Das Tragwerk ist für die in Maine geltende Bodenschneelast von 60 PSF und eine Windlast von 100 mph ausgelegt. Die Auslegung nach ASCE-7 und der militärischen Spezifikation TI-809-04 entspricht der Kategorie D für Erdbeben. Die Durchbiegung des 30'-tiefen Kopfbalkens ist bei Schneelast auf nur 9" begrenzt, um die Anforderungen des Türherstellers zu erfüllen. Die Konstruktionsberechnungen und -zeichnungen sind gemäß den Kundenanforderungen in metrischen Maßen ausgeführt. Bei den Außenwandpaneelen handelt es sich um ein flaches Metallpaneelsystem, das mit einer Seitenwandabdichtung versehen ist, um die angegebenen Anforderungen an die Luft- und Wasserinfiltration zu erfüllen. Die Außenwände sind mit einer 6-Zoll-Glasfaserisolierung versehen. Das gesamte Wandsystem hat einen berechneten R-Wert von 22,4. Das Dachsystem besteht aus einem konventionellen Deck und einer Isolierung über offenen Stegträgern.
