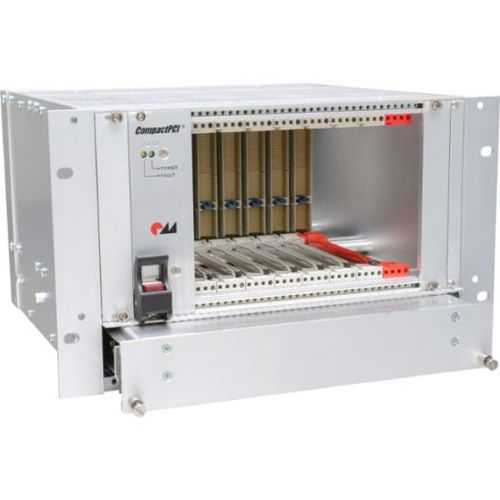

Backplane-Chassis / für die Luftfahrt CompactPCI

Benchtop3 Plätze4 Plätze

CompactPCI ist ein Standard in der Computerbustechnologie für die industrielle Datenverarbeitung, der einen Steckverbinder vom Typ Eurocard in Kombination mit PCI-Signalen und -Protokollen verwendet. cPCI-Karten sind in 3U- und 6U-Varianten erhältlich und werden in der Regel über eine passive Backplane miteinander verbunden. Die Steckerbelegung ist von der PICMG standardisiert und erlaubt acht Karten in einem PCI-Segment, wobei mehrere Bussegmente durch den Einsatz von aktiven Brücken möglich sind. Im Gegensatz zu den ursprünglichen Eurocard-Lösungen wie VME, die Steckverbinder mit einem Pin-Abstand von 0,1 Zoll (2,54 mm) verwenden, verwenden CompactPCI-Karten metrische Steckverbinder mit einem Pin-Abstand von 2 Millimetern, die nach der Norm IEC 1076 entwickelt wurden. 3U-Karten haben einen 110-poligen Steckverbinder (J1), der die 32-Bit-PCI-Bussignale überträgt, und einen optionalen 110-poligen Steckverbinder (J2), der entweder benutzerdefinierte E/A mit Zugriff auf der Rückseite oder die oberen 32 Bit eines 64-Bit-PCI-Busses überträgt. 6U-Karten haben einen identischen J1, einen J2, der immer für 64-Bit-PCI verwendet wird, sowie J3-, J4- und J5-Anschlüsse für eine Vielzahl von Verwendungszwecken entweder als benutzerdefinierte E/A oder spezifizierte Signalisierung wie Telefonie und/oder Ethernet-Signalisierung. Hot-Plugging ist ein unterstütztes Merkmal von CompactPCI. Einige der Stifte sind etwas länger, um eine ordnungsgemäße Erdung zu gewährleisten, wenn Geräte ein- und ausgebaut werden. Hartmann CompactPCI Systemplattformen bieten intelligente, praktische Verpackungslösungen für Hochleistungsprozessoren. Erhältlich sind 19"-Rack- und Desktop-Modelle für die vertikale und horizontale Montage von Boards. Alle Systeme sind mit verbesserten EMV-Merkmalen ausgestattet und entsprechen den Normen IEEE 1101.1, 1101.10/11 und IEC 60297-3-101, -102 und -103.
