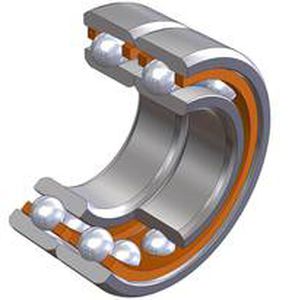

Kugel-Wälzlager

AxialRillenzweireihig

Duplexkugellager sind zwei miteinander gepaarte Kugellager, die der Lagerung folgende Eigenschaften verleihen: • Genaue Lagebestimmung in radialer und axialer Richtung, die von einem bestimmten Spiel bis zur starren Führung reichen kann. • Begrenzung der Federung des Systems. • Höhere Belastbarkeit gegenüber einem einzelnen Kugellager. Beim Paaren der Kugellager wird jedes einzelne Kugellager mit der gewünschten Vorspannkraft belastet und am Innen- und/oder Außenring so weit abgeschliffen, bis die Planflächen beider Ringe eine Ebene bilden. Zwei derartig bearbeitete Kugellager werden gemäß ihrer Kennzeichnung und den Hinweisen auf der Verpackung zusammengesetzt und axial mit der festgelegten bzw. benötigten Kraft verspannt. Je nach Art der Paarung werden entweder die Innenringe oder die Außenringe oder sogar beide Ringe gegeneinander verspannt. Der Einbau der Kugellager muss entsprechend dem Montagehinweis auf den Verpackungsaufklebern bzw. den Markierungen auf den Kugellagern selbst erfolgen. Rillenkugellager: Liegen keine speziellen Kundenanforderungen vor, werden GRW-Rillenkugellager mit einer Vorspannung von 5 N und einem nominellen Kontaktwinkel von 15° (C) gepaart. Kundenspezifisch können Vorspannung und Kontaktwinkel, je nach Anforderung entsprechend den Betriebsbedingungen, angepasst werden. Für Duplexkugellager sollte die Radialluft größer als normal gewählt werden, damit der Kontaktwinkel, die Starrheit und die axiale Belastbarkeit größer werden.
