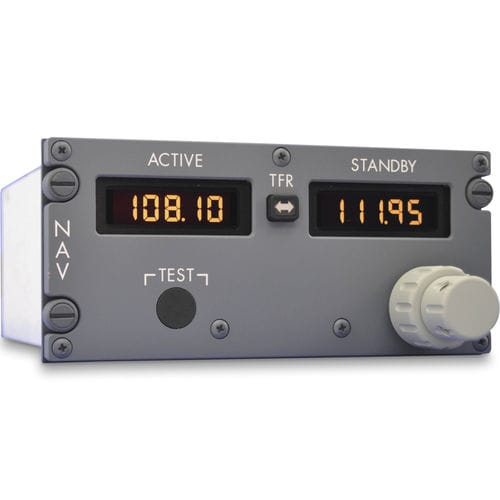

Die Gables G7500 Serie VHF Nav ist von Boeing für den Einbau in die B737 zertifiziert.
Beschreibung
Bietet Abstimmungssteuerung für VOR-, ILS- und DME-Empfänger
Bietet eine interne Fehlerüberwachung und Aufzeichnungsfunktion
Auslaufsichere Konstruktion
Modulare Konstruktion trägt zur wirtschaftlichen Wartung bei
Zusätzliche Informationen
Gewicht
2.45 Pfund (maximal)
Frequenzbereich -
Der VHF-NAV-Frequenzbereich reicht von 108,00 bis 117,95 MHz mit einem Abstand von 50 kHz
Strom -
Leistung - 115VAC@400Hz. 4w max, Panel & LCD-Beleuchtung 5VAC variabel, 9w max
Steckverbinder -
J1 Steckverbindung: BACC63CB22-55SN oder gleichwertiger 55-poliger Stecker, J2 Gegenstecker: BACC63CB22-55S8, oder gleichwertiger 55-poliger Steckverbinder
Farbe - Frontplatte
Frontplatte - nicht reflektierend grau FEDSTD 595b36118, Frontplattenmarkierungen -weiß FEDSTD 595b37875 (FuturaMediumfont), Knopf -hellgrauFED STD 595b36440, Drucktasten -nicht reflektierendschwarz FEDSTD 595b37038
Zertifizierung - Luftfahrzeug -
B737-NG
Zertifizierung - Regulatorisch -
TSO-C104, TSO-C36, TSO-C40c, TSO-C66c
Berechnete MTBF (Betriebsstunden) -
22,000
Abmessungen
2.610 (Höhe) x 5,735 (Breite) x 5,5 (Tiefe) Zoll, ohne hintere Anschlüsse
---
