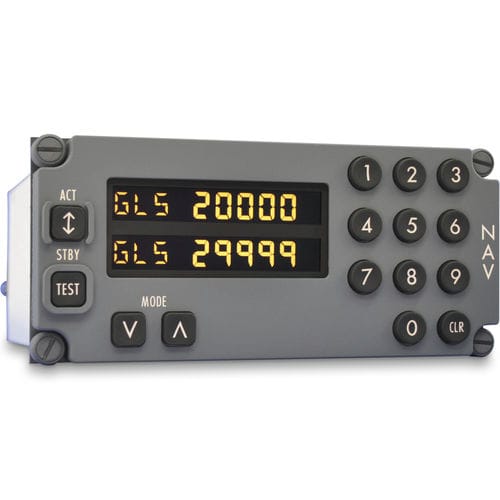

ILS-NAV/COM G7501-01

VORfür Schalttafeleinbaufür Flugzeug

Der Gables G7501-01 ist von Boeing für den Einbau in die B737-NG und die 737-MAX zertifiziert. Beschreibung Bietet Abstimmungssteuerung von VOR, ILS, DME, MLS und GLS Bietet eine interne Fehlerüberwachung und Aufzeichnungsmöglichkeit Spritzwassergeschützte Konstruktion Zuverlässiges Schalterdesign (eine Million Betätigungen) Weiße LED-Anzeige und Panel-Beleuchtung für höhere Zuverlässigkeit Eingebaute Testfunktion (BIT) Modulares Design bietet Flexibilität für kundenspezifische Layouts Die modulare Konstruktion trägt zu einer wirtschaftlichen Wartung bei MTBF (Berechnet): 22.000 Betriebsstunden Zusätzliche Informationen Abmessungen 2.610 (Höhe) x 5,735 (Breite) x 5,5 (Tiefe) Zoll, ohne hintere Anschlüsse Gewicht - 2.5 Pfund (maximal) Frequenzbereich - GLS - 20.000 bis 99.999, ILS/VOR (VHF NAV) - 108,00 MHz bis 117,95 MHz, MLS - 500 bis 699 Energie - Strom - 115VAC@400Hz. 4w max, Panel & LCD Beleuchtung 0-5VAC variabel (LED) Steckverbinder - J1 Gegenstück: BACC63CB22-55SN, oder gleichwertiger 55-poliger Stecker, J2 Gegenstecker: BACC63CB22-55S8, oder gleichwertiger 55-poliger Steckverbinder Farbe - Frontplatte Frontplatte - Nicht reflektierendes Grau FEDSTD 595b36118, Frontplattenmarkierungen - Weiß FEDSTD 595b37875 (FuturaMediumfont), Drucktasten - Nicht reflektierendes Schwarz FED STD 595b37038 Übereinstimmung - ARINC 429, ARINC 709, ARINC 710, ARINC 711, ARINC 720, ARINC 727, ARINC 755, Boeing D6-38859-1, Boeing D6-52191-1 Rev B, RTCA/DO-160D (Umwelt), RTCA/DO-178B (Software) Zertifizierung - Flugzeuge - B737-MAX, B737-NG Zertifizierung - Regulatorisch - TSO-C36e, TSO-C40c, TSO-C66c, TSO-C104, TSO-C161 Berechnete MTBF (Betriebsstunden) - 22,000
