Mikrowellen-Inspektionssystem FHS1

HandgerätFür dielektrischen Materialienfür ZfP

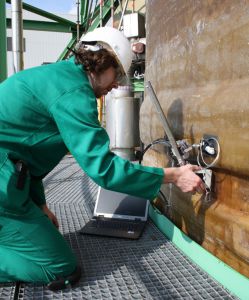

Der Handscanner FHS1 dient der zerstörungsfreien Prüfung von Bauteilen aus elektrisch nichtleitenden Materialien. Er besteht aus dem Scanmodul und einem Laptop als Bedien- und Anzeigemodul. Zwischen den Modulen besteht eine drahtlose Verbindung (Bluetooth). Das Scanmodul wird auf der Oberfläche des zu untersuchenden Bauteils mit Vakuumsaugern fixiert. Der Sensor kann dann von Hand über eine Fläche von ca. 300 mm x 300 mm geführt werden. Es entsteht ein flächiges Bild (C-Scan) des Reflexionsfaktors und damit der Verteilung von Inhomogenitäten an und unter der Bauteiloberfläche.
