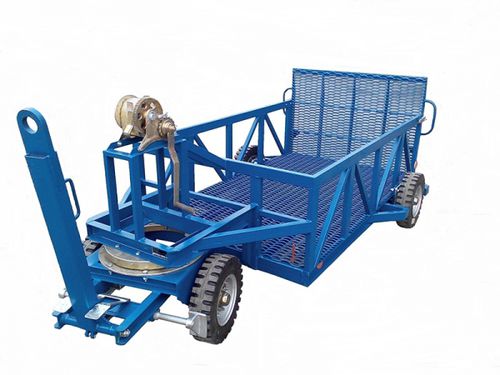

Wagen für Materialumschlag FBS 1500-01

zur Flugzeugwartung

Der Transport der elektrischen Traktoren ET 508 Typ. Gesamtabmessungen der Plattform - 2200х1480mm. Maximale Tragfähigkeit - 1500 kg (1,5 Tonnen) Konstruktionsmerkmale: Der Wagen ist ein Stahlrahmen mit einer Plattform auf 4 Rädern. Der Transportraum des Servicewagens FBS-1500 ist von rahmenartigen Seitenschürzen umgeben. Die Konstruktion der Radanschläge und des Rahmens selbst schließt die Möglichkeit des Kippens des Wagens auf einer Seite bei halber Last zu 100% aus. An vier Seiten ist er mit Brettern ausgestattet. Vordere Bordwand und Seitenwände sind 500 mm hoch. Hintere Seite (hintere Rampe) - aufklappbar, ist 750 mm hoch. Der Boden und die hintere Rampe des Wagens sind durch ein gestrecktes Stahlblech geschützt. Der Wagen ist mit einer Feststellbremse ausgestattet, wenn die Deichsel angehoben ist. An der Laufkatze sind Sicherheits- und Lichtreflexionselemente angebracht. Die Vorderachse ist schwenkbar, die Hinterachse ist starr mit dem Rahmen verbunden. Räder 4.00-8 - superelastisch; die Belastung pro Rad beträgt 750 kg. Die Radnabenbefestigung ist so ausgelegt, dass sie ein Abfallen des Rades bei einem Lagerschaden verhindert. Die Konstruktion der Lagereinheit ist für den Schwerlastbetrieb ausgelegt (langer Verfahrweg und unebener Belag). Der Wagen ist mit einer an der Vorderseite des Wagens montierten Handwinde mit einer Zugkraft von 900 kg ausgestattet. Die Laufkatze ist mit Anschlagblöcken ausgestattet. Schutzverkleidung - Feuerverzinkung und Emaille - 2 Schichten. Der Wagen ist mit einer Feststellbremse ausgestattet, die aktiviert wird, wenn die Antriebsstange in einer aufrechten Position (80 °) angehoben wird.
