Radar zur Überwachung RL-2000/L

SekundärPrimärfür Flughafen

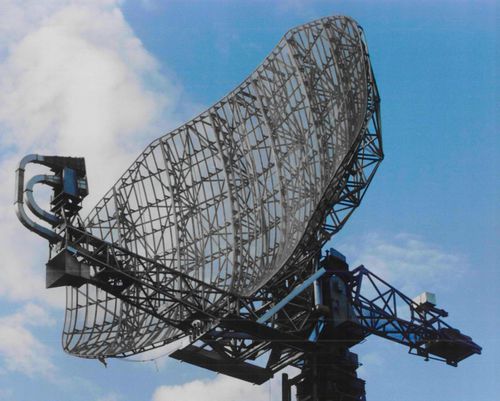

Primäres Überwachungsradar, das entsprechend den Kundenanforderungen vollständig konfiguriert ist. Einsatz für Terminal Controlled Area (TMA), Extended Area (TMA) und Long Range, En-Route. Das komplette Superheterodynsystem verwendet modernste Technologie. Das System kann für eine Reichweite von 60/80/100/160/200/250 NM konfiguriert werden. Das Radar ist für den Dauerbetrieb ausgelegt, Wartung und eventuelle Reparaturen finden ohne Unterbrechung des Radars statt. Das Radar kann mit einem Monopuls-Sekundärüberwachungsradar MSSR-1 ergänzt werden. ANTENNENSYSTEM L-Band-Reflektorantenne mit zwei Strahlen, die ein Cosec2-Diagramm mit hohem Gewinn entsprechend der gewählten Radarkonfiguration erzeugen. SENDER Der Sender des Radarsystems ist vollständig modular aufgebaut und luftgekühlt. Der Sender arbeitet auf der L-Band-Frequenz. Frequenzdiversität wird für die Übertragung von kurzen und langen Impulsen verwendet. Der Sender ist in mehreren Grundkonfigurationen entsprechend den Kundenanforderungen in Reichweite erhältlich. Die Gesamtkonfiguration des Senders ermöglicht die Verwendung von 8 / 16 / 32 Sendermodulen mit GaN-Technologie und fortschrittlicher Diagnose. Vollständig digital. Direkte Abtastung der empfangenen Frequenz. Präziser Empfang und hoher Dynamikbereich werden durch direkte A/D-Wandlung des Eingangssignals gewährleistet. Der Empfänger verfügt über eine digitale automatische Verstärkungsregelung und deren Kalibrierung, wodurch seine Stabilität schrittweise erhöht wird. Die erweiterte BITE-Diagnose überwacht die Empfängerparameter. SIGNALPROZESSOR Der Signalprozessor basiert auf 64-Bit-Prozessoren mit hoher Rechenleistung. Der adaptive CFAR-Filter ist Teil der Signalverarbeitung sowohl für die Zielerfassung als auch für die Wolkenerkennung.
