Radar zur Überwachung MSSR-1

Sekundärfür Flughafenfür Flugzeug

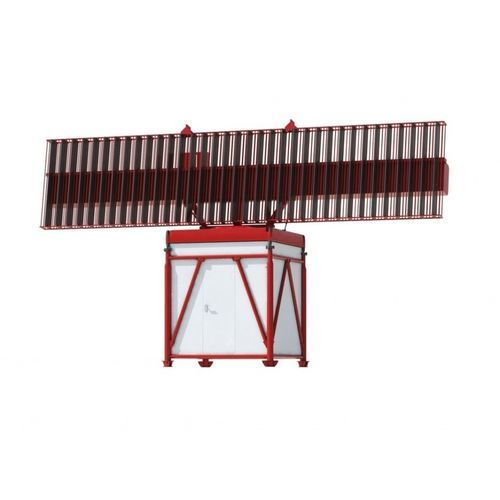

Sekundäres Überwachungsradar MSSR-1 mit voller Mode-S-Funktionalität und einem Erfassungsbereich von 256 NM. Das MSSR-1 verfügt über eine hochmodulare Solid-State-Konfiguration mit vollständiger Systemdigitalisierung, ein ausfallsicheres System und niedrige Lebenszykluskosten. Das Radarsystem ist für den Dauerbetrieb ausgelegt. Alle Teile des Systems sind leicht zu warten und Reparaturen können ohne Unterbrechung des Radarbetriebs durchgeführt werden. Das Radar erfüllt die EUROCONTROL- und ICAO-Normen. Das System kann durch ein unabhängiges, im Radar integriertes Vier-Kanal-ADS-B-System mit 360°-Abdeckung ergänzt werden. Das Gerät besteht aus Antennensockel, Antrieb, Antennenrahmen und der Antenne ASSR-35. INTERROGATOR - Schaltkreise für die Erzeugung von Abfragen - Empfang und Signalverarbeitung in den einzelnen Abfragemodi - Umfangreiche BITE-interne Diagnose - Vollständig duplizierte Konfiguration mit automatischer Backup-Umschaltung SENDE-/EMPFANGSEINHEIT - Variable Ausgangsleistung - Überlastschutz - Automatische Kalibrierung und Prüfung durch Einspeisung eines Testsignals - Vollständig duplizierte Konfiguration mit automatischer Backup-Umschaltung EXTRACTOR-EINHEIT Der Extraktor analysiert alle empfangenen Signale und erkennt die einzelnen Antwortcodes und Luftziele. Er besteht aus der Antworterkennungseinheit, der Verarbeitungseinheit für die einzelnen Modi und der Zielkorrelationseinheit. - Unterdrückung von Garble und Interferenzantworten - Verfolgung und Zielkorrelation - Aktualisierung der Mode-S-Informationsdatenbank - Statistische Informationen über Ziele - Online-Überwachung der Signalqualität und interne Diagnose - Variable Datenschnittstelle für ATCC
