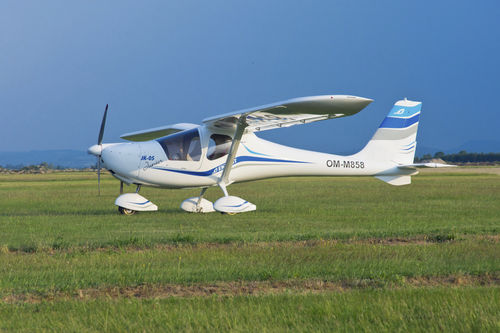

Zweisitzer-Ultraleichtflugzeug JK-05L Junior

4-Takt-Motorfür Schuleneinmotorig

Beschreibung des JK-05L Junior JK 05-L ist ein stützengetragener Hochdecker der Verbundkonstruktion auf Basis von Vinylesterharzen, verstärkt durch Glas- und Kohlefasern. Der Rumpf hat eine Form einer integrierten, selbsttragenden Struktur, die lokal mit PARABEAM verstärkt ist. Das Cockpit befindet sich in der Vorderseite des Rumpfes. Es gibt zwei Sitze im Cockpit. Die Breite des Cockpits beträgt 1,2m. Technologisch besteht die Rumpfstruktur aus zwei symmetrischen Teilen und der Bodendiele, die eingeklebt wird, wenn beide Teile des Rumpfes vereint sind. Die Sitze im Cockpit sind aus Verbundwerkstoff gefertigt. Die Haube besteht aus zwei transparenten Türen aus Polycarbonat, die nach oben geöffnet werden. Ihre Scharniere befinden sich entlang der Symmetrieachse der Ebene. Die Struktur, die beide Flügel verbindet, ist ein zweidimensionaler Rahmen aus Stahlrohren. Die Lamelle ist integraler Bestandteil des Rumpfes. Dreiachsiges Fahrwerk mit einem Vorderrad und einem Ruder. Das Hauptfahrwerk besteht aus zwei Rädern mit Bremssystem, die auf Füßen aus Verbundwerkstoff montiert sind. Optional sind die Räder mit Verbundverkleidungen versehen. Die Flügel haben eine rechteckige Form mit charakteristischer Verengung in der Nähe des Rumpfes, um die Sicht aus dem Cockpit zu verbessern. Im Flugzeug wurde das Flügelprofil NN-1817 verwendet. Das Profil ist beständig gegen Verunreinigungen an der Vorderkante, was sich am Gleitschirm PW - 5 "SMYK" bewährt hat.
