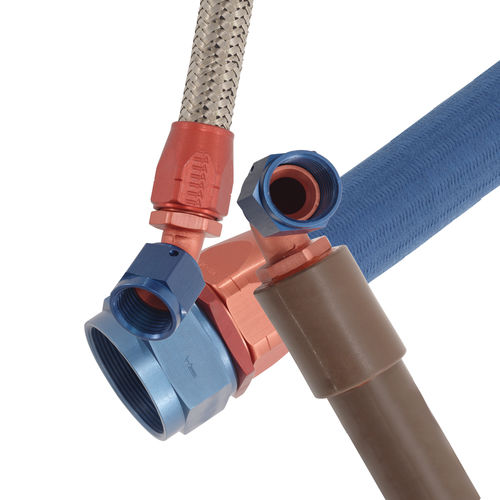

Kraftstoffschlauch Aeroquip®

HydraulikKunstgummielastisch

Die flexiblen Schlauchleitungen der Serie 601/701 von Eaton sind für den Betrieb bei einem Nenndruck von unter 1.500 psi (je nach Größe) für Kraftstoff, Hydraulik, Kühlmittel und andere Flugzeugflüssigkeiten ausgelegt. Die Schläuche bieten Bewegung und Flexibilität für Systeme mit zu erwartenden Bewegungen/Vibrationen und ermöglichen eine einfachere Wartung und ein leichteres Anschließen/Trennen. Der Basisschlauch aus synthetischem Gummi unterstützt die Kompatibilität der Flüssigkeiten und die Gewichtsreduzierung. Eatons Aeroquip-Artikelnummer 900780 Interne Stützspule wird verwendet, um Schäden an Schläuchen zu verhindern, die unsachgemäßer Handhabung, Vakuumanwendungen oder enger Installation ausgesetzt sind. Die interne Hülse mit der Artikelnummer 900800A wird in Verbindung mit der internen Stützspule verwendet. Sie dient als Verankerungspunkt für die Spule und verhindert, dass Flüssigkeiten mit hoher Viskosität oder extremen Durchflussraten die interne Stützspule durch die Endanschlüsse herausdrücken. Die interne Stützspirale ist eine flache, spiralförmig gewickelte Verstärkungsspirale aus rostfreiem Stahl des Typs 302 - AMS-5516. Einbauanleitung Schritt 1. Bestimmen Sie die richtige Größe und Ausführung von Schlauch und Armaturen für die Anwendung. Schritt 2. Schneiden Sie den Schlauch auf die richtige Länge zu ("J"-Faktor). Schritt 3. Wählen Sie die richtige Größe der inneren Stützspule und der inneren Hülse (2 Stück erforderlich) aus Tabelle 1. Schritt 4. Bestimmen Sie die richtige Länge der zu schneidenden Spule anhand der entsprechenden Formel aus Tabelle 1. Schritt 5. Schneiden Sie nach einer geeigneten Methode und entfernen Sie alle scharfen Kanten und Ecken. Schritt 6. Beide Enden der internen Stützspule sollten dann wie unten gezeigt zu Laschen gebogen werden. Schritt 7. Um die innere Stützspirale in den Schlauch einzubauen, verwenden Sie einen Stab oder ein Stück Rohr, das etwas länger ist als die abgeschnittene Länge des Schlauchs.
