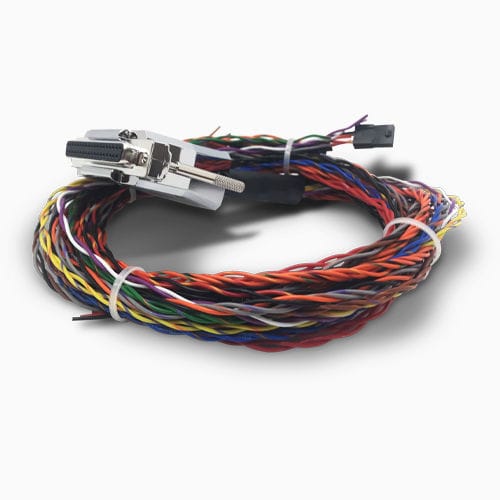

Kabelanordnung für Flugzeug SV-HARNESS-D37

D-SubSignal

Die vorgefertigten Kabelbäume von Dynon verbinden die SkyView-Module und das Zubehör mit dem System und verwenden farbcodierte Tefzel®-Drähte in Luftfahrtqualität, um die Installation zu vereinfachen. Diese Kabelbäume werden von Dynon nach anspruchsvollen Standards hergestellt und sind funktionsgeprüft, um jedes Risiko von Verdrahtungsfehlern auszuschließen. Der SkyView-Display-Kabelbaum verfügt an einem Ende über einen 37-poligen D-Sub-Anschluss, der mit dem Hauptanschluss auf der Rückseite des SkyView-Displays verbunden ist. Dieser Kabelbaum enthält alle farbcodierten Tefzel®-Leitungen in Luftfahrtqualität für alle Eingangs- und Ausgangssignale mit Ausnahme des SkyView-Netzwerks. Sie sind mit allen SkyView-Displays kompatibel. Der Autopilot-Servokabelsatz wird ausschließlich aus farbkodierten Tefzel®-Kabeln in Luftfahrtqualität hergestellt. Es ist 20 Fuß lang und besteht aus zwei Paar verdrillten 22-Gauge-Netzwerkkabeln, einem 22-Gauge-Autopilot-Trennkabel und zwei 20-Gauge-Kabeln für Strom und Masse. Ebenfalls enthalten sind drei D9-Stecker (ein Stecker, zwei Buchsen), 18 Stifte, ein Werkzeug zum Einsetzen der Stifte, Schrumpfschlauch und Kabelbinder. Für jedes Servo wird ein Satz benötigt. Das Transponder-Kabelbaum-Kit enthält farbkodiertes Tefzel®-Kabel in Luftfahrtqualität, einen D25-Stecker, 11 Stifte und ein Werkzeug zum Einsetzen der Stifte - alles, was für den Anschluss und den Betrieb der SV-XPNDR-261/262-Transponder benötigt wird. Der ADS-B-Empfänger-Kabelsatz enthält farbkodiertes Tefzel®-Kabel in Luftfahrtqualität, einen DB9-Stecker, 11 Stifte und ein Werkzeug zum Einsetzen der Stifte - alles, was für den Anschluss und den Betrieb des ADS-B-Empfängers SV-ADSB-472 benötigt wird. Eine komplette Audiokabellösung für die Verbindung des SkyView Intercom mit dem SkyView COM-Funkgerät, SkyView-Displays, Ihren Headsets, Stereomusik und anderen Audioeingängen.
