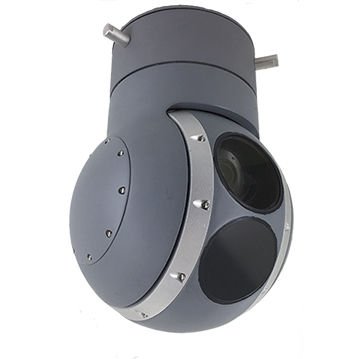

2-Achs-Kardanring OTUS-U135

für Drohnenfür Kamera

Der OTUS-U135 kreiselstabilisierte Mikrokardan bietet eine hervorragende Leistung in einem der kleinsten verfügbaren Formfaktoren. Der zweiachsige Gimbal erreicht dank speziell entwickelter Torque-Motoren mit hoher Bandbreite und aktiver Vibrationsdämpfung eine neue Stufe der Stabilisierungsleistung. Die gesamte Elektronik, die für die fortschrittliche digitale Steuerung erforderlich ist, befindet sich im Gehäuse des Geräts. Der Benutzer muss lediglich eine externe Stromversorgung, einen Videomonitor und einen Joystick anschließen, um das System in Betrieb zu nehmen. Eine dreidimensionale mikromechanische IMU und ein Laserentfernungsmesser, die direkt auf der optischen Bank montiert sind, ermöglichen fortschrittliche Funktionen wie Geolokalisierung und Geopositionierung, sofern eine externe Kursquelle an den OTUS-U135 angeschlossen ist. Der leistungsstarke digitale Servoregler des OTUS-U135 ist sogar in der Lage, genügend Rechenleistung für optionale Funktionen wie Fahrzeugsteuerung und Navigation bereitzustellen. Gimbal-System - Zweiachsiger, kreiselstabilisierter, voll integrierter Direktantrieb De-Stabilisierung - Bis zu <100 µrad Feedback-Leistung - 0,036° ± 0,1° typische Encoder-Auflösung/Genauigkeit, 200 Hz Aktualisierungsrate Schwenk-/Neigebereich - Unendlicher Bereich, wenn die Nutzlast kein Ausfahren der Schnauze erfordert (Schleifringe in beiden Achsen) Anstiegsgeschwindigkeit - Maximale Anstiegsgeschwindigkeit bis zu 180 °/Sek Steuerungsschnittstelle - 1 x RS485 für Benutzerinteraktion und externe Kurs-/Positionsquelle Videoschnittstelle - 1 x Composite (PAL oder NTSC) und / oder 1 x Component Video (Full HD) oder Ethernet Leistungsanforderungen - 18 - 36 Vdc, 15 W (typisch), 30 W (Spitze) Temperatur - 0 °C bis +50 °C im Betrieb, -20 °C bis 85 °C bei Lagerung, Option: -40 °C bis +50°C im Betrieb Abmessungen - 135 mm Durchmesser x 186 mm Höhe Gewicht - ab 1,4 kg (je nach Zuladung)
