Viewer-Software Master

CADFertigungfür die Luftfahrt

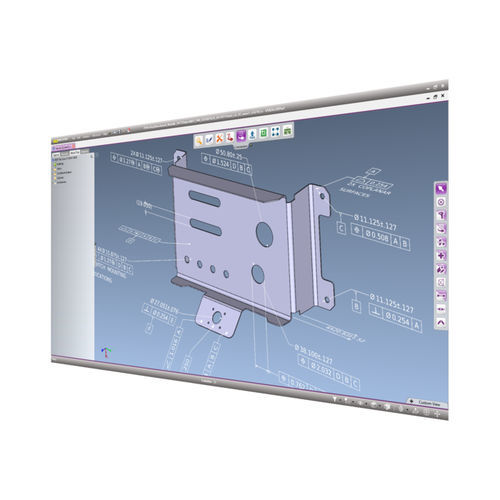

So können native CAD-Modelle mit Bemaßungen sowie Form und Lagetoleranzen verlustfrei konvertiert und mit ihren Funktionen im CAD Viewer dargestellt werden. Durch den Einsatz von 3D-Master entfallen künftig 2D-Zeichnungen, da im 3D-Datensatz alle fertigungsrelevanten Informationen in den Ansichten, sogenannten Views oder Captures, zusammengefasst sind. Vereinfachung des digitalen Fertigungsprozesses Die Software 3D_Evolution konvertiert Daten aller gängigen CAD-Systeme, so auch 3D-Master relevante Formate wie Catia V5, NX, Creo nach STEP AP 242 und JT. Die von CoreTechnologie speziell weiterentwickelte entwickelte Viewer Software 3D_Analyzer liest alle aktuellen CAD-Daten und unterstützt die 3D-Master-Funktionen umfassend. Um alle in den 2D-Zeichnung enthaltenen Informationen in einem 3D-Modell darzustellen, bedarf es einer speziellen Technologie, die Form und Lagetoleranzen, Anmerkungen sowie Bemaßungen in den Ansichten zusammenfasst. Durch Auswählen einer Ansicht wird das Modell wie vom Konstrukteur zuvor definiert ausgerichtet und in einen bestimmten Bereich gezoomt. So werden nur die durch den Konstrukteur gewählten Maße dargestellt. Zudem können in den Views Schnitte gespeichert werden. Durch die 3D-Master-Modelle werden Zeichnungen für die Fertigung des Bauteils überflüssig. Die 3D-Modelle sind wesentlich anschaulicher als eine oder mehrere 2D-Zeichnungen. Da zur Fertigung so nur noch eine Datenquelle vorliegt, werden Irrtümer oder Verwechslungen verschiedener Zeichnungsstände nahezu ausgeschlossen.
