Projektentwicklungssoftware

CADfür die Luftfahrt3D

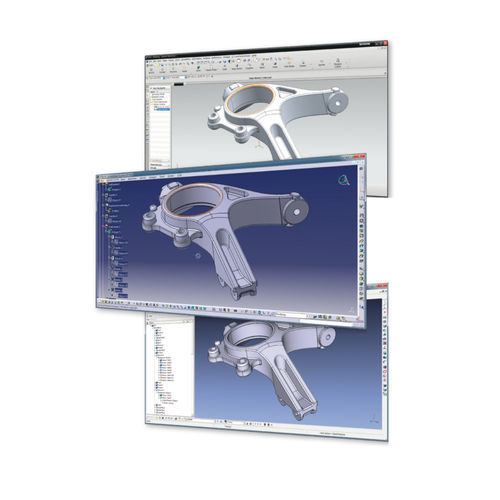

Features, Parameter, PMI, Historie, Zeichnungen und Metadaten - die 3D_Evolution© Feature Based Technologie konvertiert CAD Daten ohne den Verlust der Intelligenz der Modelle. Unterstützt werden alle wesentlichen Formate wie CATIA, NX, Creo, SOLIDWORKS und Inventor. Funktionalitäten: • Konvertierung des Feature-Baums und der Parameter • Teil- und Baugruppenkonvertierung • Zeichnungen mit Bemaßungen und Anmerkungen • Konvertierung von PMI und Metadaten • Assoziative Konvertierung von 2D Zeichnungen Native Reader extrahieren sowohl die gesamte Historie, Features und parametrische Informationen als auch das B-REP direkt aus der binären Datei ohne Verwendung einer Lizenz des CAD Systems. Für eine lückenlose Übertragung führt 3D_Evolution© eine adaptive Optimierung der Modellhistorie durch und bereitet die Feature-Typen und die Datenstruktur für das Zielsystem auf. Das automatische Re-Mastering der Feature-Historie und der Parameter wird durch ein 3D_Evolution© Feature Based Plug-In in das Zielsystem durchgeführt. Um die Ergebnisse der Konvertierung überprüfen zu können, werden die konvertierten Daten automatisch mit den originalen Daten verglichen. Sollten Unterschiede zwischen den Dateien auftreten, so wird die maximale Abweichung in einer Log-Datei gespeichert und zusätzlich eine visualisierte Darstellung der Abweichung in das CT-Format oder das 3D-PDF-Format gespeichert. Nach der Konvertierung mit 3D_Evolution© Feature Based weisen die Konstruktionsskizzen von Features wie Extrusions, Pads und Lofts die gleichen Zeichnungsbeziehungen und Anmerkungen auf wie im originären CAD System.
