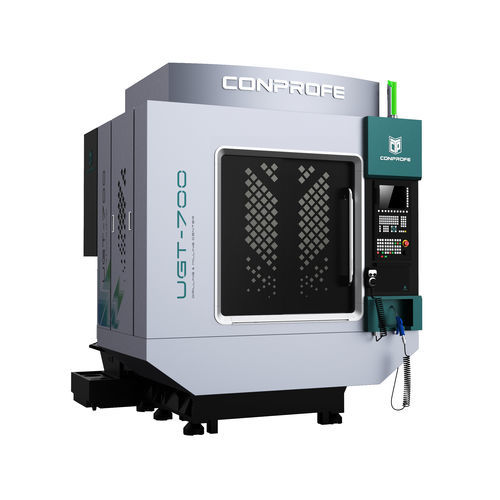

3-Achs-Bearbeitungszentrum UGT-700

vertikalfür die LuftfahrtCNC

Geeignet für die Bearbeitung von Präzisionsteilen aus hart-spröden Werkstoffen (z. B. Keramik, Saphir, Glas, Siliziumkarbit usw.), Kohlefaserverbundwerkstoffen, Superlegierungen (z. B. Titanlegierungen) und anderen schwer zerspanbaren Materialien Unabhängig von Conprofe entwickeltes Ultraschall-Bearbeitungssystem zur Lösung von Problemen bei der Bearbeitung von schwer zu schneidenden Materialien Optionales überkritisches CO₂- oder MMS-Kühlsystem zur Realisierung einer sauberen Bearbeitung Drei Optionen für Schraubenführungen verfügbar, um verschiedene Bearbeitungsanforderungen bei hart-spröden Materialien und Metall zu erfüllen BBT-30-Ultraschallspindel mit Kühlmittelzufuhr und einer maximalen Drehzahl von 30.000 U/min verfügbar Verschiedene Werkzeughaltekapazitäten des Werkzeugmagazins: 21T/26T/30T/36T/30T+14T Positioniergenauigkeit von 5μm und Wiederholbarkeit von 3μm Spindelspitze zu Tisch - mm - 180-500 Spindelmitte bis Z-Achsen-Abdeckung - mm - 410 Arbeitstisch Abmessungen - mm - 800×400 Max. Belastung - kg - 250 T-Nut (Nr. x Breite x Abstand) - Stück x mm x mm - 3x14x125 Spindel Durchmesser - mm - Φ100 Motorleistung (Nennleistung) - kW - 2.2/3.7 Motordrehmoment (Nennwert) - Nm - 7/17.7 Spindelkonus - - - BT30 Ultraschall - - - Optional Minimalmengenschmierung (MMS) - - - Optional Ultraschall + MMS - - - Standard Überkritische CO2-Spindel - - - Optional (Add-on)
