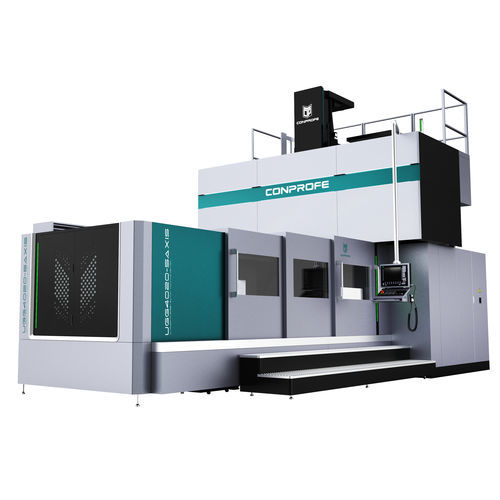

5-Achs-Bearbeitungszentrum UGG4020H

vertikalfür die Luftfahrtzum Schneiden

Sie eignen sich für die Bearbeitung von Verbundwerkstoffen, hart-spröden und schwer zu zerspanenden Materialien und bieten eine deutliche Verbesserung bei der Bearbeitung von Nomex-Waben mit Konturen in kleinen Winkeln. Das Ergebnis ist eine effiziente Bearbeitung komplexer 3D-Konturen, die Entfernung von sichtbaren Graten oder Staub sowie eine glatte Oberfläche und ein sauberer Schnitt. Intelligentes Ultraschallbearbeitungssystem, das von Conprofe entwickelt wurde, um die Herausforderungen bei der Bearbeitung von schwer zu schneidenden Materialien zu bewältigen Kryogenes Kühlsystem mit überkritischem Kohlendioxid und MMS-Kühlsystem für eine saubere Bearbeitung verfügbar Vier Strukturen verfügbar (beweglicher Balken / beweglicher Balken, bewegliche Säule / fester Balken / fester Balken, bewegliche Säule) X-Achsen-Verfahrbereich von 2~26m und Y-Achsen-Verfahrbereich von 1,6~9m für die Bearbeitung von mittleren und großen Teilen Z-Achsen-Verfahrbereich von 0,8~2m mit großem Raum für die Bearbeitung großer Werkstücke Weltklasse A/C-Schwenkköpfe Vollständig geschlossener Staub- und Explosionsschutz verfügbar Anwendbar auf wabenförmige Materialien, kohlefaserverstärkte Kunststoffe und Nichteisenmetalle Abstand zwischen zwei Säulen - mm - 2.800 Abstand Spindelspitze zu Tisch - mm - 200-1.400 Spindelmitte bis Tisch - mm - 380-1.380 Arbeitstisch zu Träger - mm - 2.185 Arbeitstisch Abmessungen - mm - 4.000×2.000 T-Nut (Anzahl x Breite x Abstand) - Stückxmmxmm - 15x22x160 Max. Drehmoment (A/C-Achse) - Nm - 1.200/1.100 Motorleistung - kW - 45 Abtriebsdrehmoment - Nm - 145 Geschwindigkeit Schnittgeschwindigkeit - mm/min - 1-8.000 X/Y/Z-Achse Eilganggeschwindigkeit - m/min - 15/15/10 Genauigkeit
