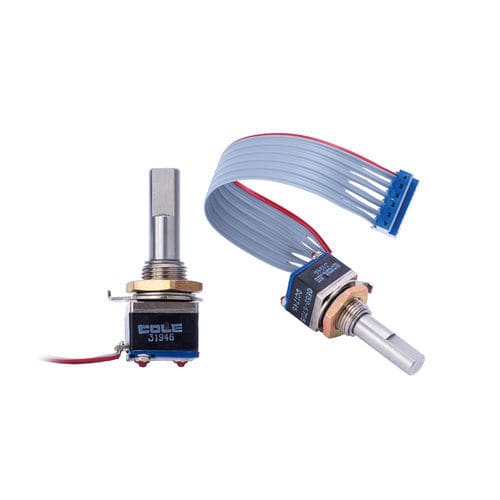

Optischer Codierer OE52

inkrementalabsolutfür Flugzeug

Cole Instrument Corp. hat sich als äußerst wettbewerbsfähiger Hersteller von optischen Drehgebern etabliert, um die Nachfrage des Marktes nach fortschrittlicher Schalttechnologie zu erfüllen. Diese fortschrittliche optische Technologie verwendet keine mechanischen Kontakte, wodurch Geräusche reduziert und Kontaktprellen vermieden wird. Optische Encoder sind zuverlässiger und langlebiger als herkömmliche Drehschalter. Alle unsere Drehgeber verwenden einen Quadraturausgang, der einem sich wiederholenden 2-Bit-Graustufencode entspricht. Der 2-Bit-Quadraturcode ist ein relativer oder inkrementeller Code, bei dem die Richtung und der Betrag des optischen Encoders bestimmt werden können, die absolute Positionierung jedoch nicht. In den meisten Anwendungen stellt dies kein Problem dar. In einem optischen Quadratur-Drehgeber werden zwei Detektoren verwendet, um die Ausgänge "A" und "B" bereitzustellen. Der Code-Rotor blockiert entweder das Infrarotlicht oder lässt es zu den Detektoren durch. Wenn die Welle den Rotor dreht, ändert der Ausgang seinen Zustand, um die Position anzuzeigen. Das Ergebnis sind zwei Rechteckwellen, die um 90° phasenverschoben sind. Externe Pull-up-Widerstände zwischen jedem Ausgang und der Stromquelle sind erforderlich, wenn ein offener Kollektorausgang angeschlossen wird, um den Ausgang mit einer hohen Spannung zu versorgen, wenn der Fototransistor "aus" ist. Der Basisstrom eines Fototransistors wird geliefert, wenn Licht auf den Detektor trifft, wodurch der Ausgang geerdet wird. Diese digitale "Ein"- oder "Aus"-Anordnung ermöglicht es dem offenen Kollektor, mit den üblichen integrierten Schaltungstechnologien wie TTL, TTL LS, CMOS und HCMOS zusammenzuarbeiten. Kodierung - 2-Bit-Quadratur Betriebsspannung - 5.0 ± 0,5 VDC Versorgungsstrom - 30 mA max. bEI 5 VDC Logic Low Maximum - 0.5 V Logisch hoch Minimum - 2.5 V Logik-Anstiegs/Fallzeit - <30ms @ 16,6 U/min
