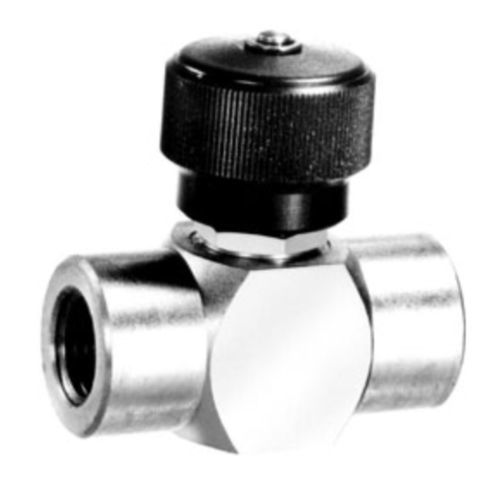

Ventil für Kraftstoff 9400 series

AbsperrDurchsatzkontrolleDosier

- Lecksicheres Absperren - Keine Spindelleckage - Minimaler Druckabfall - Farbcodierte Griffe - Mühelose Öffnung und Schließung - Knopf oder Kipphebelgriff - Schalttafelmontage - Dosierspindel - Kompakte Größe - Verschraubungen für Rohre und Instrumentenrohre Technische Daten Gehäusewerkstoffe Messing oder Edelstahl 316 Sitzwerkstoffe Buna N, Neopren, Teflon® oder Viton® Je nach O-Ring-Werkstoff, siehe "Bestellinformationen". Geschlossen Die lecksichere Abdichtung wird durch Einrasten einer präzisionsgefertigten Spindel in einen unverlierbaren Nylonsitz erreicht. Der Sitz kann nicht durch Gegendruck beschädigt werden. Die Schulter einer Spindel aus rostfreiem Stahl sitzt auf einer Unterlegscheibe aus Métal, die wiederum gegen einen elastischen, nicht abblätternden Nylonsitz gedrückt wird, um eine leckdichte Abdichtung gegen die Spindel zu erreichen. Feine Durchflusskontrolle Während der ersten halben Umdrehung des Griffs findet kein Durchfluss statt. Die Feinregulierung des Durchflusses beginnt mit dem Zurückziehen der Spindel und setzt sich über den sich um 2° verjüngenden Teil der Spindel fort, bis die Spindel etwa zwei Umdrehungen in Öffnungsrichtung gedreht worden ist. Unkritische Durchflusskontrolle Bei weiterem Zurückziehen der Spindel setzt sich der Durchfluss über den 10° konischen Teil der Spindel fort, bis die volle öffnung erreicht ist. Voll geöffnet Ein massiver, formschlüssiger Anschlag aus Metall verhindert, dass die Spindel über die vollständig geöffnete Position hinausgeht. Der Griff kann nicht versehentlich abgeschraubt werden. Der O-Ring, der die Spindel umgibt, verhindert externe Leckagen. Die Spindelgewinde sind vom Durchflussweg isoliert, um eine Lebensdauerschmierung zu ermöglichen und eine Verunreinigung der Flüssigkeit zu vermeiden.
