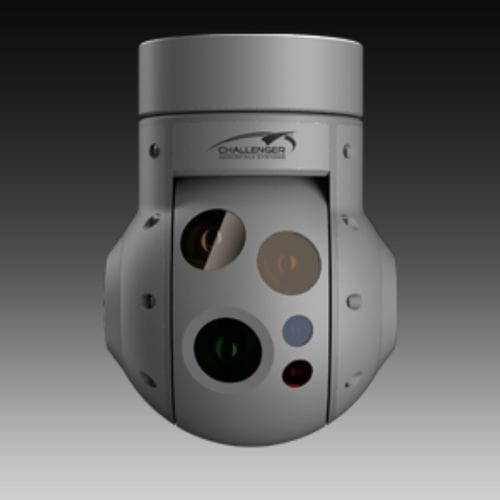

2-Achs-Kardanring EXSS-240 LRF

für DrohnenZoommit Kamera

Kardanisches System mit 2 ungekühlten IR-Sensoren, Laser-Entfernungsmesser und Tageslichtkamera mit optischem 30fach-Zoom Merkmale Gimbal-System 2-Achsen-Gimbal mit direktem Drehmomentantrieb mit hoher Bandbreite Tageslicht-Videokamera * PANASONIC GP-MH330 Sichtfeld der Tageslichtkamera Horizontal - 65,1° bis 2,3° Vertikal - 38,4° bis 1,4° Minimale Beleuchtungsstärke 0,4 lx (Farbe), 0,03 lx (S/W) Infrarot-Imager-Kerne * 2 x TC 640, 25 um Pixelabstand, ungekühltes Modul mit Shutter, 640*480, oder 2x SmartCor, 17 um Pixelabstand, ungekühltes Modul ohne Shutter, 640*480 Infrarot-Imager-Objektiv Imager 1 - 35 oder 20 mm atermalisiertes ObjektivImager 2 - 75 mm atermalisiertes Objektiv Sichtfeld des Infrarot-Imagers (25 um Pixelabstand) Für 35 mm - 26° x 20° Für 20 mm - 44° x 33° Für 75 mm - 12° x 9° Sichtfeld der Infrarotkamera (17 um Pixelabstand) Für 35 mm - 17° x 13° Für 20 mm - 30° x 22° Für 75 mm - 8° x 6° Laser-Entfernungsmesser * DL-6 Bereich der Entfernungsmessung 50 m - 3000 m (wenn die Oberflächenreflexion > 0,3) Messgenauigkeit ±1 m Laserklasse 3В, λ = 905 nm Schwenk-/Neigebereich Unbegrenzt - Schleifring auf beiden Achsen Maximale Schwenkgeschwindigkeit bis zu 300 °/sec Auflösung der Istposition * 0,072° oder 1,25 mRad De-Stabilisierung Weniger als 50 uRad (1σ) Steuerschnittstelle 1x RS232, 1x RS232-Hilfsschnittstelle, bis zu 3x GPIO mit 3,3V-Pegeln für die Steuerung externer Geräte, wie z.B. Videoumschaltung, Steuerung der Gimbal-Entfaltungsmechanik, etc. Video-Ausgang Tageslichtkamera - 1x Komponente Y Pb Pr bis zu 1080i oder ITU472-3 (PAL)Infrarotbildgeber 1 - ITU472-3 (PAL) Infrarot-Bildwandler 2 - ITU472-3 (PAL) Alle Signale (Tageslicht und IR1 und IR2) sind gleichzeitig am externen Anschluss verfügbar (d.h. keine Videoumschaltung im Gimbal)
