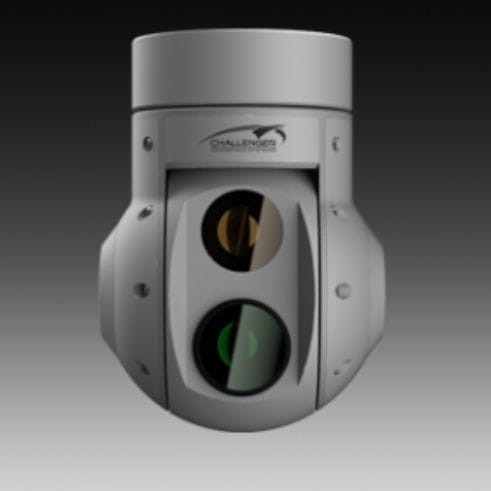

2-Achs-Kardanring EXSS-170

für DrohnenZoommit Kamera

Gimbal-System 2-Achsen-Gimbal mit direktem Drehmomentantrieb mit hoher Bandbreite Tageslicht-Videokamera * PANASONIC GP-MH330 Sichtfeld der Tageslichtkamera horizontal - 65,1° bis 2,3°vertikal - 38,4° bis 1,4° Minimale Beleuchtungsstärke 0,4 lx (Farbe), 0,03 lx (S/W) Infrarot-Imager-Kern * TC 640, ungekühltes Modul mit Shutter Objektiv des Infrarot-Imagers 50 mm atermalisiertes Objektiv Sichtfeld des Infrarot-Imagers 18° x 14° Schwenk-/Neigebereich Unbegrenzt - Schleifring auf beiden Achsen Maximale Schwenkrate Bis zu 300 °/sec Auflösung der Ist-Position * 0,072° oder 1,25 mRad De-Stabilisierung Weniger als 50 uRad (1σ) Steuerschnittstelle 1x RS232, 1x RS232-Hilfsschnittstelle, bis zu 3x GPIO mit 3,3V-Pegeln für die Steuerung externer Geräte, wie z.B. Videoumschaltung, Steuerung der Gimbal-Entfaltungsmechanik, etc. Video-Ausgang Tageslichtkamera - 1x Komponente Y Pb Pr bis zu 1080i oder ITU472-3 (PAL)Infrarotbildgeber - 1x ITU472-3 (PAL) Beide Signale (Tageslicht und IR) sind gleichzeitig am externen Anschluss verfügbar (d.h. keine Videoumschaltung innerhalb des Gimbals) Gewicht 3,5 kg Betriebsspannung 24-30 V Leistung Weniger als 20 W Steuerschnittstelle RS232, 115200 bps, 8N1, proprietäres binäres Protokoll Externer Anschluss * PC10TB, oder kundenspezifisch Beschreibung EXSS-170 ist ein kreiselstabilisiertes Gimbal-System, das eine FULL HD-Tageslichtkamera mit 30-fachem optischem Zoom und einen Infrarot-Imager mit 640*480 Auflösungen enthält. das 2-Achsen kreiselstabilisierte Gimbal wurde speziell für Anwendungen auf verschiedenen Arten von unbemannten Luftfahrzeugen, mit festen oder rotierenden Flügeln, entwickelt. Die gesamte Steuerelektronik, die für den Betrieb des Gimbals erforderlich ist, befindet sich im Gehäuse der Einheit. Die Plattform wird von speziell angefertigten, getriebelosen Direktantriebsmotoren mit hoher Bandbreite gesteuert,
