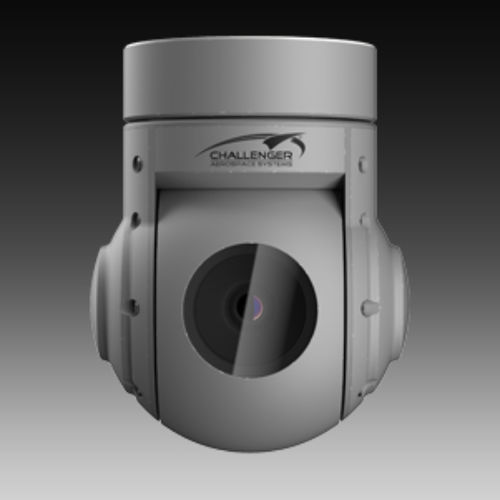

2-Achs-Kardanring EXSS-90

für DrohnenZoommit Kamera

Gimbal-System 2-Achsen-Gimbal mit direktem Drehmomentantrieb mit hoher Bandbreite Tageslicht-Videokamera * SONY H11 Sichtfeld der Tageslichtkamera horizontal - 50° bis 5,4° Minimale Beleuchtungsstärke 12 lx (Farbe), 1.0 lx (S/W, ICR On) Schwenk-/Neigebereich Unbegrenzt - Schleifring auf beiden Achsen Maximale Drehgeschwindigkeit Bis zu 300 °/sec Auflösung der Istposition * 0,072° oder 1,25 mRad De-Stabilisierung Weniger als 250 uRad (1σ) Steuerschnittstelle 1x RS232, 1x RS232-Hilfsschnittstelle, bis zu 3x GPIO mit 3,3V-Pegeln für die Steuerung externer Geräte, wie z.B. Videoumschaltung, Steuerung der Gimbal-Entfaltungsmechanik, etc. Videoausgang Tageslichtkamera - 1x Komponente Y Pb Pr bis zu 1080i oder ITU472-3 (PAL) Gewicht 0,89 kg Betriebsspannung 16-30 V Leistung Weniger als 15 W Steuerschnittstelle RS232, 115200 bps, 8N1, proprietäres binäres Protokoll Externer Anschluss * PC10TB, oder kundenspezifisch Beschreibung EXSS-90 ist ein kleines und leichtes kreiselstabilisiertes Gimbal-System, das eine FULL HD Tageslichtkamera mit 10-fachem optischen Zoom enthält. der 2-Achsen kreiselstabilisierte Gimbal wurde speziell für Anwendungen auf verschiedenen Arten von unbemannten Luftfahrzeugen, mit festen oder rotierenden Flügeln, entwickelt. Die gesamte Steuerelektronik, die für den Betrieb des Gimbals erforderlich ist, befindet sich im Gehäuse der Einheit. Die Plattform wird von speziell angefertigten Direktantriebsmotoren mit hoher Bandbreite und ohne Getriebe gesteuert, wodurch eine geringe De-Stabilisierung erreicht wird, die für den Betrieb des eingebetteten optischen Sensors erforderlich ist und eine gute und stabile Bildqualität auch bei maximalem optischen Zoom ermöglicht
