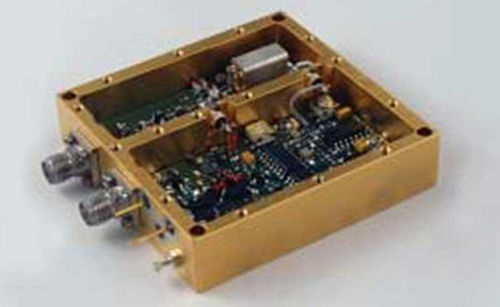

Quarzoszillator PCRO

PhasenHochleistungHochleistung

Die Serie der phasenstarren Koaxialresonator-Oszillatoren von CAES wurde für den Einsatz in kommerziellen und militärischen Systemen entwickelt, bei denen es auf hohe Leistung, Zuverlässigkeit und Kosten ankommt. Diese Produktfamilie nutzt die Vorteile von Transistoren mit geringem Phasenrauschen und einem metallisierten Koaxialresonator mit hoher Güte. Bei Phasenverriegelung mit einer externen Quarzreferenz werden die rauscharmen Eigenschaften des High-Q-Resonators durch die Langzeitstabilität der externen Referenz verbessert. Die Serie PCRO kann kundenspezifisch konfiguriert werden, um die anspruchsvollen elektrischen Leistungs- und Umweltanforderungen für militärische Luft-, Radar- und Kommunikationsanwendungen zu erfüllen. Merkmale wie geringes Phasenrauschen, hohe Leistung, geringe Größe und niedrige Kosten machen die PCRO-Produktreihe von CAES zum besten Angebot auf dem Markt. Wenden Sie sich an unser Werk, um Ihre speziellen Anforderungen zu besprechen. Typische Leistungsspezifikationen Ausgangsleistung +15 dBm Standard Leistungsschwankung ±2 dBm Ausgangsimpedanz 50 Ohm Last VSWR 1,5:1 Ausgangsimpedanz 50 Ohm Störsignale -80 dBc Oberschwingungen -20 dBc Verriegelungsalarm TTL hoch bei Verriegelung Eingangsreferenzfrequenz 5 MHz bis 100 MHz für Modelle mit einer Schleife, 1 MHz bis 100 MHz für Modelle mit zwei Schleifen Leistungspegel der Eingangsreferenz 0 ± 3 dBm Interne Referenzmodelle Frequenzstabilität ±2,5 ppm Standard, ±1 ppm optional Frequenz der externen Referenzmodelle Leistung, Abmessungen und Umgebungsbedingungen Versorgungsspannung +12 V, +15 V und 8 VDC bei ausgewählten Modellen Stromstärke 300 mA bei externen Referenzmodellen, 450 mA Dauerbetrieb, 800 mA Stromstoß bei internen Referenzmodellen, 450 mA bei Doppelschleifenmodellen
