Roboterzelle zum Laden STAXX FLEX

für die Luftfahrtautomatisch

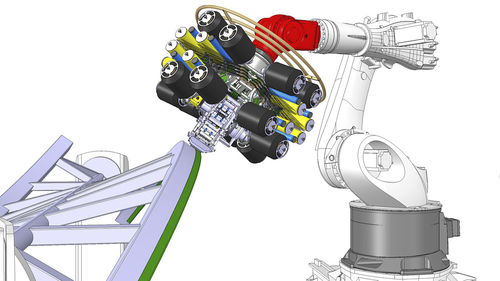

Der STAXX FLEX ist ein hochleistungsfähiger automatisierter fiber placement Endeffektor für komplexe zwei- und dreidimensionale Teile. Sein geringes Gewicht von 440 kg einschließlich Material ermöglicht die Montage auf Standard-Industrierobotern der 500-kg-Klasse. Das System ist ideal für die automatisierte fiber placement in der Serienproduktion. Es unterstützt gängige Materialien wie PrePreg und Dry Fiber bis zu 50K pro Werg. Die offene, modulare Bauweise gewährleistet eine gute Zugänglichkeit zu allen Komponenten und eine schnelle und einfache Wartung ohne Werkzeug. Zur weiteren Steigerung der Produktivität kann eine automatische Wechselvorrichtung integriert werden. So können Wartungsarbeiten und Materialbeschickung parallel zum Verlegevorgang durchgeführt werden. TECHNISCHE DATEN Nettogewicht 280 kg / 620 lb Einschließlich Material 440kg / 970 lb Max. Verlegegeschwindigkeit 60 m/min Schneiden im laufenden Betrieb 45 m/min Segmentierte Verdichtungswalze für gleichmäßige Verteilung der Verdichtungskraft auf alle Striche 16 x 8kg Materialspulen auf Karton Matrizenradius bis zu 800 mm Materialflexibilität: Duroplast und Thermoplast ¼" und ½" Heizeinheit mit IR-Lampen oder Laserdioden Langlebiges Schneidwerk >10.000 Schnitte ohne Nacharbeit BESONDERE MERKMALE HOHE LEISTUNG GEPAART MIT GROSSER VIELSEITIGKEI Hohe Leistung bei komplexen Teilen, konzipiert für 2D- und 3D-Betrieb Verschiedene Materialtypen (PrePreg, DryFiber, etc.) Hohe Ablagemasse durch die hohe Verlege- und Schnittgeschwindigkeit mit 16 Spuren Flexibler Einsatz auf einer Vielzahl von Positioniersystemen (Industrieroboter, Maschinenportal, offenes Portal optional erhältlich)
