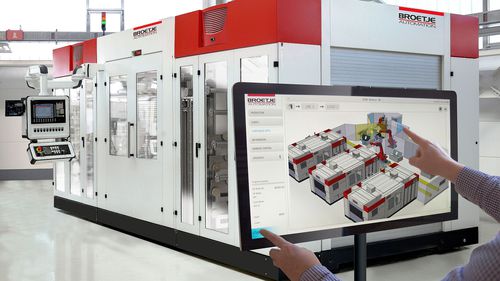

4-Achs-Bearbeitungszentrum STAXX COMPACT

horizontalfür die Luftfahrt

Die STAXX COMPACT ist eine robuste Standalone-Maschine mit 16 Bahnen fiber placement , die für die industrielle Großserienfertigung konzipiert wurde. Das System ist ideal für die Massenproduktion von kleinen Verbundwerkstoffteilen geeignet. Sie erzielt eine hohe Werkstückqualität und minimiert gleichzeitig den Materialabfall. Die HMI (Human Machine Interface) von Broetje-Automation SCORE in Verbindung mit einem automatischen Werkstückbe- und -entladesystem sowie einer intelligenten Qualitätskontrolle führt zu einer Verringerung des Arbeitsaufwands und damit zu einer Senkung der Arbeitskosten und Zykluszeiten. Die Maschine lässt sich in ein Fließlinienkonzept integrieren, das mehrere Stationen miteinander verbindet, um den Fertigungsprozess weiter zu automatisieren und zu beschleunigen. TECHNISCHE DATEN Materialflexibilität: 16 Werg Towpreg, Prepreg und Dryfibre 1/4'' (6,25 mm) oder 1/2'' (12,7 mm) Vorschubgeschwindigkeit 60m/min Schneiden im laufenden Betrieb 45m/min Maximale Länge des Teils: 66,92'' (1700mm) Palettengröße: 1525mm x 900mm Elektrische Installation: 30kW Pneumatische Installation: 6bar Klimatisierter Bereich mit Gatter und Materiallager Beidseitiges paralleles Be- und Entladen mit Nullpunktspannsystemen System für Paletten handling Siemens 840D-SL Steuerungen BESONDERE MERKMALE Direktes Layup von 2D unidirektionalen Kohlenstofffasern in Netzform Vollständig geschlossenes und klimatisiertes System für maximale Flexibilität Keine Einschränkungen bei der Faserausrichtung Automatisiertes Be- und Entladen von Komponenten Geschlossene, klimatisierte Zelle mit hoher Sicherheit und hoher Skalierbarkeit
