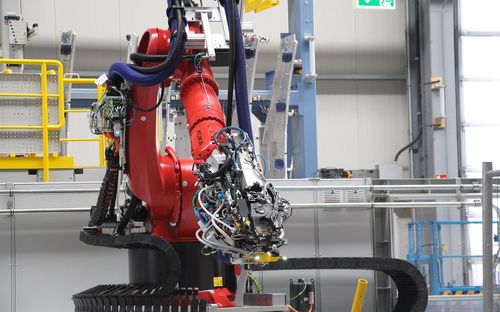

Robotisierte Montagemaschine FRAC

automatischNietelastisch

Die Frame Clip Assembly Cell (FRAC) ist ein hochflexibles und vielseitiges System zum automatisierten Bohren und Befestigen von verschiedenen Flugzeugkomponenten und Unterstrukturen (z.B. Rahmen, Clips, Halterungen) mit höchsten Anforderungen. Broetje-Automation bietet eine Reihe von verschiedenen Endeffektoren, die auf unterschiedliche Bedingungen und Anforderungen zugeschnitten sind, um höchste Durchsatzraten und maximale Werkstückflexibilität zu ermöglichen. FRAC-Systeme können an stationären oder mobilen Robotern sowie an anderen Positioniersystemen montiert werden. Sie kombinieren oft mehrere verschiedene Endeffektoren (z.B. reine Bohrendeffektoren mit automatischem Werkzeugwechsel kombiniert mit bohrenden und nietenden Multifunktionsendeffektoren). Damit erreichen die Systeme höchste Automatisierungsgrade von über 90% für alle Arten von Flugzeugtypen. TECHNISCHE DATEN NIETMASCHINE Bohrer-Drehzahl: 0 - 6.000 U/min Bohrspindelvorschub: bis zu 98"/min / 2.500 mm/min Wiederholbarkeit des Senkers: ± 0,002"/ ± 0,05 mm Werkstoff: Al/Ti / optional Verbundwerkstoff Zykluszeit: bis zu 7 Nieten/min Spannkraft: 22 - 270 lbs / 10 - 120 daN Stauchkraft: bis zu 10.116 lbs / 4.500 daN STELLUNGSREGLER Positioniergenauigkeit Linearachse: ± 0,008" / ± 0,2 mm Wiederholbarkeit der Positionierung der Linearachse: ± 0,004" / ± 0,1 mm Arbeitsweg: X-Achse: 670 Zoll / 17.000 mm (nicht begrenzt) BESONDERE MERKMALE Vollständig automatisierter Prozess Automatisches Zuführen und Einsetzen von Befestigungselementen mit vollelektrischem Befestigungssystem (AEFS) 8/16 Schlitz-Befestigungsmittelgestell für verschiedene Größen und Typen von
