Elektrische Nietmaschine IPAC

für Nietenfür die Luftfahrtautomatisiert

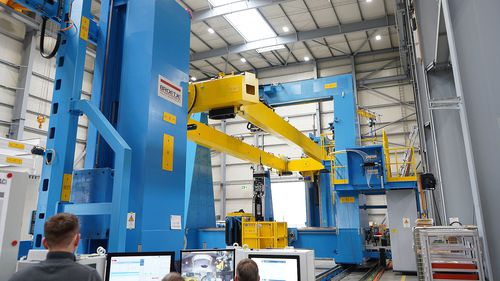

Die Integrated Panel Assembly Cell (IPAC) ist ein hochleistungsfähiges System zum Nieten von Platten. Das bewährte System ist eines der meistverkauften Befestigungsmaschinenkonzepte weltweit. Es ist ideal für die Befestigung von kleinen bis großformatigen Haut- und Flügelpaneelen. Mit dem IPAC werden kürzeste Zykluszeiten bei gleichzeitig hervorragender Bauteilqualität erreicht. Das hochgradig anpassungsfähige System kann mit einer flexiblen Spannvorrichtung konfiguriert werden, um eine hohe Werkstückflexibilität sowie eine einfache Integration in den Produktionsprozess zu ermöglichen. Die kompakte Bauweise des IPAC und die anpassbare Stationsanordnung ermöglichen eine effiziente Nutzung der wertvollen Produktionsfläche und halten die Investitionen in die Gebäudeinfrastruktur auf einem Minimum. Das Werkstück kann sowohl vertikal als auch horizontal geladen werden. Mit mehr als 50 Installationen weltweit hat sich das System in der Produktion bestens bewährt. TECHNISCHE DATEN NIETMASCHINE Leistung: bis zu 21 Nieten/Min. Bohrerdrehzahl: 50 - 18.000 U/min Wiederholbarkeit des Senkers: ± 0,0006" (± 0,015 mm) Spannkraft: 110 - 600 lbs (50 - 267 daN) Bohrspindelvorschub: bis zu 300"/min (7.620 mm/min) Material: Aluminium/Titan/Verbundwerkstoff Optional 10/32" (7,9 mm) Aufprallkraft: bis zu 8.000 daN (18.000 lbs) POSITIONIERUNGSSYSTEM Linearachsen X, Y, Z Positioniergenauigkeit Linearachse ± 0,2 mm Drehachsen A, B C Positioniergenauigkeit Drehachse ± 60 Bogensek.
