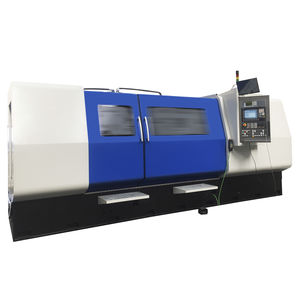

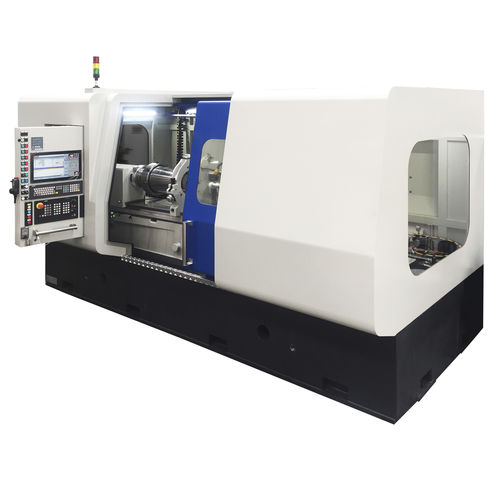

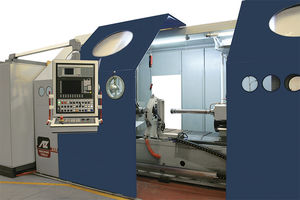

Innenrundschleifmaschine GSB500-OF

für die Luftfahrtfür Fahrgestelle

INNENSCHLEIFEN - FASEN - PLANSCHLEIFEN MASCHINENKONFIGURATION SCHLEIFSPINDELSTOCK BEWEGT SICH AUF X-Z-B ANWENDUNG MECHANISCHE TEILE EIGENSCHAFTEN SPEZIFIKATIONEN Höhe des Zentrums 275 [mm] Rotationsdurchmesser auf dem Tisch 500 [mm] Max Abstand zwischen Plattformende des Tisches/Rotationszentrum 2250 [mm] Maximaler Durchmesser auf dem Tisch 550 [mm] Maximale Länge des Innenschleifens 500 [mm] Schleifkopf B-Achse Drehung 360° MASCHINENKONFIGURATION -BASIS: Hergestellt aus Composital -RADKOPFEINHEIT: bewegt sich auf X-Z-B-Achse, 3 Elektrospindeln (Innen-...) -MESSSYSTEM: Multifunktionales Prozesskontrollsystem, 2-Punkt-In-Prozess-Messgerät, Hydrophon für die Kontrolle des Kontakts zwischen Rad und Werkstück -CNC-Steuerung
