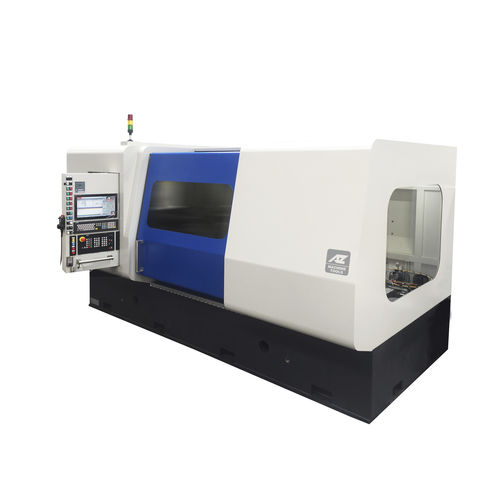

Innenrundschleifmaschine GSB600-ME

3-Achsfür die Raumfahrtindustriefür Fahrgestelle

INNENSCHLEIFEN - FASEN - PLANSCHLEIFEN MASCHINENKONFIGURATION SCHLEIFSPINDELSTOCK BEWEGT SICH AUF X-Z-B, TISCHDREHUNG -30°+30° ANWENDUNG MECHANISCHE TEILE EIGENSCHAFTEN SPEZIFIKATIONEN Höhe des Zentrums 330 [mm] Rotationsdurchmesser auf dem Tisch 600 [mm] Max Abstand zwischen Plattformende des Tisches/Rotationszentrum 1015 [mm] Max Durchmesser auf Tisch 600 [mm] Maximale Länge des Innenschleifens 400 [mm] Schleifkopf B-Achse Rotation-3 interne Spindeln KONFIGURATION DER MASCHINE -BASIS: Hergestellt aus Composital -RADKOPFEINHEIT: bewegt sich auf X-Z-B-Achse, 3 Elektrospindeln (intern- -MESSSYSTEM: Multifunktionales Prozesskontrollsystem, 2-Punkt-In-Prozess-Messgerät, Hydrophon für die Kontrolle des Kontakts zwischen Rad und Werkstück -Manuelle Drehung des Tisches ± 30° für konische Teile -CNC-Steuerung
