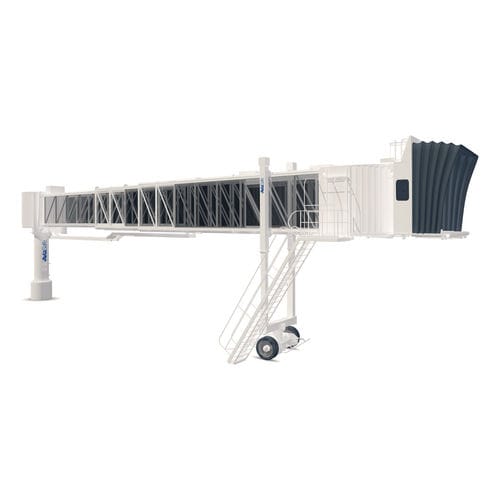

Flugzeugbrücke für Passagiere AviaBridge 3T

mit Glaswänden

ANWENDUNG Schürze Docking & Boarding Allgemeine Informationen zu AviaBridge "3-Tunnel" Voll ausgebaut - Voll eingefahren - Reise - Max OP. Grenze - Min OP. Grenze 20.0m - 11.5m - 8.5m - 18.4m - 12.4m 23.5m - 13.0m - 10.5m - 21.9m - 13.9m 27.0m - 14.5m - 12.5m - 25.4m - 15.4m 30.5m - 16.0m - 14.5m - 28.9m - 16.9m 34.0m - 17.5m - 16.5m - 32.4m - 18.4m 37.5m - 19.0m - 18.5m - 35.9m - 19.9m 41.0m - 20.5m - 20.5m - 39.4m - 21.4m 44.5m - 22.5m - 22.5m - 42.9m - 22.9m - - - - - DESIGNPARAMETER Dimensionale Eigenschaften: (Mindestabmessungen) Tunnel (Minimum " A " nur Tunnel) - - Rotunda-Schnittstelle Fußboden - Breite - 1.5m - - Breite - 1.5m Innere - Höhe - 2.1m - - Höhe - 2.2m Innenkabine - Länge - 3.5m - - - BETRIEBSMERKMALE Rotunda Swing - - 175°(87.5°cw/87.5°ccw der Mittellinie) Fahrerhausrotation - - 122.5°(90°ccw/32.5cw) Taxifahrgeschwindigkeit - - 3°/sec. Vertikale Fahrgeschwindigkeit / Aufzug - Automatisch - 0.9m/min Handbuch - 1.5m/min Horizontale Fahrgeschwindigkeit - - 0~0.4m/s - - - Umweltcharastristik Brückenbetrieb bei Temperaturen von -20 ° C bis 50 ° C. - - - - - Strombedarf 380 VAC , 3 Phase , 50 Hz
