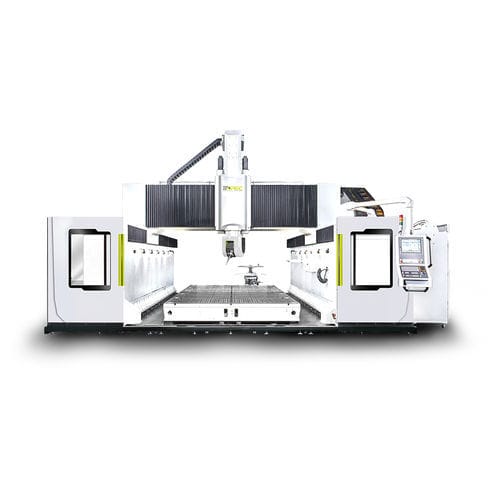

5-Achs-Bearbeitungszentrum CM 3040

mit schwenkbarer Spindelfür die RaumfahrtindustriePortal

-Für die Bearbeitung von Verbundwerkstoffen in der Luft- und Raumfahrt -Staubsammel- und Filtersystem -X-Achse angetrieben durch Zahnstange und Ritzel -Y/Z-Achse angetrieben durch Kugelumlaufspindeln Die NC-gesteuerte teleskopische Staubabsaughaube kann sich automatisch durch NC-Code oder M-Funktion ausfahren und stört den Werkzeugwechsel nicht. NC-steuerbare Schiebedachabdeckung Es kann verhindern, dass Ölnebel und Staub in den Bearbeitungsbereich eindringen, um die Gesundheit des Bedieners zu schützen und die Luftqualität zu erhalten. Eilgang - m /min - XY=30 Z=20 Spindelkegel - - HSK63F Leistung der Spindel ( S 1 / S6) - kW - 20/25 Drehmoment der Spindel ( S 1 / S6) - Nm - 32/40 Empfohlener 2-Achsen-Kopf - - Mono-Support-Fräskopf Dreh-/Schwenkmoment - Nm - A=133/286 C=66.2/128 Schwenk-/Rotationsgeschwindigkeit - U/min - A=C=100(cont) Schwenk-/Rotationswinkel - Grad - A=±110°~±125° C=±360° Werkzeugschaft - Stück - 20T Max. Werkzeuglänge - mm - 300 Max. Werkzeugdurchmesser mit mit angrenzendem Werkzeug - mm - Ø70 Gewicht - Tonnen. - 35-65
