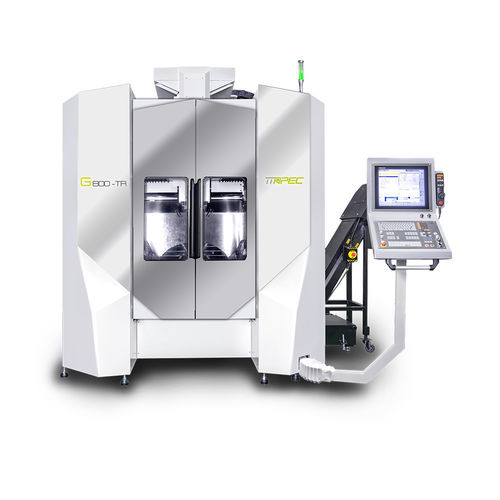

5-Achs-Bearbeitungszentrum G800 series

vertikalfür die RaumfahrtindustriePortal

-Geeignet für die Bearbeitung von Luft- und Raumfahrtmotoren -Eilgang kann 48m/min erreichen -Hochsteife U-Rahmen-Struktur Drei-Achsen-Antrieb im Zentrum der Schwerkraft (DCG) Die angetriebenen Zentren der drei Achsen befinden sich alle in diesen Schwerpunkten, was die dynamische Stabilität der Struktur erheblich verbessert. Kompakter Drehtisch mit Zapfen Die Bewegung der X/Y/Z-Achse und die Drehung des Tisches funktionieren einzeln, um sicherzustellen, dass die Bearbeitung frei von Trägheitseinflüssen der 3 Achsen ist. Die perfekte servoangetriebene Konstruktion sorgt für eine ausgezeichnete Bearbeitungsstabilität. Hochsteife U-Rahmen-Struktur Der Sattel und die Säule bilden eine geschlossene Struktur. Maschinen mit hoher Steifigkeit können Vibrationen effektiv reduzieren, die Bearbeitungsstabilität erhöhen und die Bearbeitungsgenauigkeit verbessern. Der Direktantriebsmotor treibt den Rundtisch direkt an, um eine hochpräzise Bearbeitung zu ermöglichen. Die A/C-Achsen werden von Direktantriebsmotoren angetrieben. Die Leistung kann vollständig übertragen werden und bietet hochpräzise Bearbeitungsmöglichkeiten. A-Achse - Grad - ±120 C-Achse - Grad - ±360 Drehmoment der A-Achse (S1/max) - Nm - 4.268/7.554 Drehmoment der C-Achse (S1/max) - Nm - 2.134/3.777 Eilgang - m /min - XYZ=48 Beschleunigung der X.Y.Z-Achse - m/sec² - 6 Spindelkegel - - HSK63A Leistung der Spindel ( S1 / S6) - kW - 20/24 Drehmoment der Spindel ( S1 / S6) - Nm - 45.5/55 Werkzeugschaft - Stück - 32T
