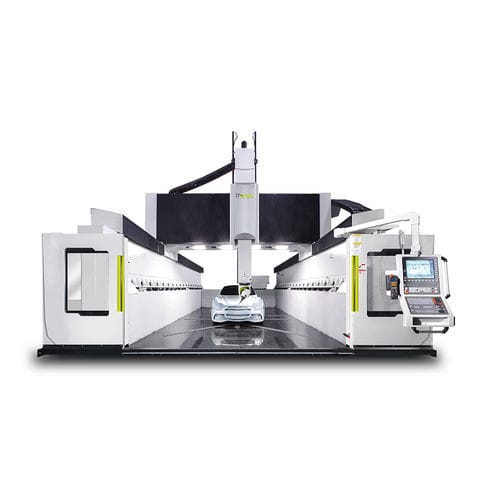

5-Achs-Bearbeitungszentrum G series

mit schwenkbarer Spindelfür die RaumfahrtindustriePortal

-5-Achsen-Simultanbearbeitung -Für die Bearbeitung von Formen -U-förmige Struktur -X/Y-Achse angetrieben durch Linearmotor -Z-Achse angetrieben durch doppelte Kugelumlaufspindeln mit innovativer Hohlwasserkühlungstechnologie U-förmige Kraftfluss-Struktur Die einteilige U-förmige und hochsteife Struktur verbessert die langfristige Genauigkeit und Stabilität dank der kürzesten Kraftflussübertragung und der gleichmäßig verteilten Schnittkraft Stößel aus duktilem Eisen Der Stößel ist aus duktilem Gusseisen gefertigt, um eine hohe Steifigkeit und Vibrationsdämpfung zu gewährleisten. Die Bearbeitungsgenauigkeit und -stabilität konnte erhöht werden. X/Y-Achse durch Linearmotor angetrieben Der Linearmotor bietet eine hervorragende Dynamik und statische Steifigkeit. Der Eilgang der Achse beträgt bis zu 60m/min und die Beschleunigung bis zu 0,5G ~ 0,7G. Die Struktur ist einfach und leicht zu warten, ohne dass die Übertragungsleistung verloren geht. Z-Achse angetrieben durch doppelte Kugelumlaufspindeln mit innovativer Hohlwasserkühlungstechnologie Die Z-Achse wird durch doppelte Kugelumlaufspindeln angetrieben, die die Konzentrizität des Zentrums des beweglichen Teils und des Gewichtszentrums sicherstellen, so dass die Vibrationen eliminiert werden können. Darüber hinaus ist sie mit einem Hohlwasserkühlsystem ausgestattet, das eine präzise Temperaturkontrolle und Kontrolle der thermischen Verformung ermöglicht. Zweiachsiger Kopf mit Direktantriebsmotor Dank des drehmomentstarken Direktantriebssystems der zweiachsigen Köpfe kann eine hervorragende Oberflächengüte erzielt werden. Das kleine Erscheinungsbild eignet sich für die Bearbeitung komplexer gekrümmter Oberflächen und bietet die Vorteile geringer Fehler, hoher Auflösung und hoher Geschwindigkeit. Optimierter Arbeitsbereich Das erhöhte Säulendesign bietet größere Z-Achsen-Verfahrwege, die perfekt für Formenbauer sind
