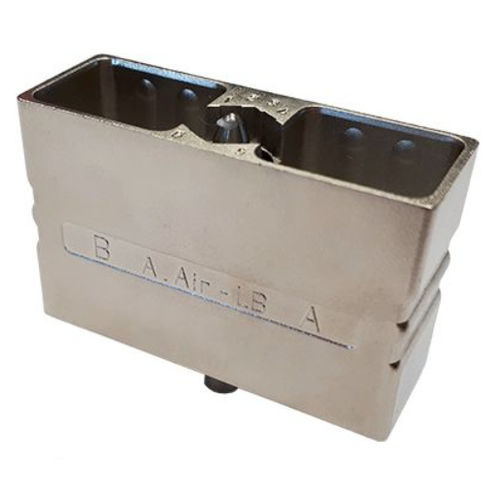

Datenverbinder SIM series

RFfür FlugzeugQuadrax

Erreichen Sie den Status: Konform RoHS-Status: Erfüllt Obsoleszenz-Status: Aktiv Norm: EN4165 | MBBN3330 Standard-Teilenummer: MBBN3330MD40S00 | EN4165M6A200 Beschreibung EN4165 / SIM ist ein modularer, multifunktionaler, rechteckiger Steckverbinder. Er besteht aus Gehäusen und Modulen, die zusammen eine integrierte Lösung bilden, die erweiterte Signal- und Leistungsanforderungen auf einem Bruchteil des Platzes unterstützt. Seine Flexibilität und Einfachheit bei Design und Betrieb machen SIM zu einer wettbewerbsfähigen Alternative für eine breite Palette von Anwendungen. Für gewichtssparende Anwendungen gibt es sie auch in Verbundstoffausführung. Hauptmerkmale Militärische und kommerzielle Luft- und Raumfahrtspezifikation für rechteckige modulare Steckverbinder Platzsparendes und modulares Design SIM-Module in Overmold-Technologie Vielseitigkeit beim Mischen und Anpassen (RF, Quadrax, Triax, Twinax und Koax, Glasfaser, RJ45, Signal und Leistung) Erhältlich in Standard Mono, 2 & 4 Bays, oder kundenspezifischen Konfigurationen Die EN4165-Spezifikation ist von der Leistung her mit der U.S. MIL-STD-810 vergleichbar Feuer/Rauch/Toxizität konform mit ABD0031 und FAR 25853 Mechanisch Gehäusebeschichtung - Glanznickel Dauerhaftigkeit (Anzahl der Zyklen) - 500 Vibrationen - Typ - Zufällig Schwingungen - Frequenz - von 50 bis 2000 Schwingungen - Amplitude - 22,6 g Schwingungen - Dauer - 24 h Schocks - Typ - Demi-Sinusoide Schocks - Amplitude - 100 g Schocks - Dauer - 6 ms Resonanzfrequenz - 128 Hz Statische Belastung - 10 daN Umgebung Betriebstemperatur - Min -55 °C Betriebstemperatur - Max - 175 °C Salzsprühnebel - 500 h Flüssigkeitsbeständigkeit - Widerstandsfähig gegen Berieselung - Kraftstoff, Hydraulikflüssigkeiten, Reinigungsmittel, Enteisungsflüssigkeiten, Kühlflüssigkeiten Feuer Rauchbeständigkeit - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
