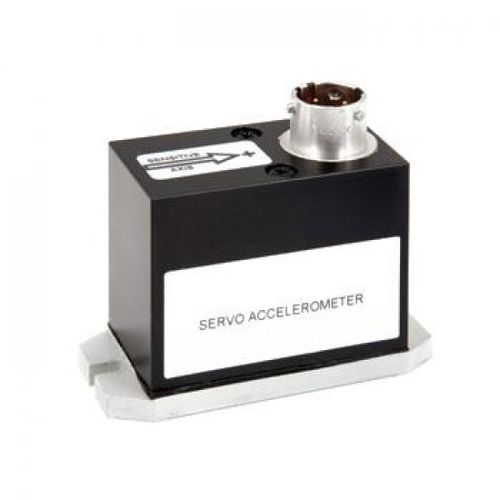

Beschleunigungsmesser ohne Anzeige AAA260

1-AchsVDCfür die Raumfahrtindustrie

Beschleunigungsaufnehmer mit geschlossenem Drehspul-Servosystem und eingebautem Spannungsstabilisator Eigenschaften Messbereiche ±1 g / ±2 g / ±5 g / ±10 g / ±20 g Linearitätsabweichung ±0,05 % v.B. (Messbereiche bis ±10 g) und ±0,10 % v.B. (Messbereich ±20 g) Ausgangssignal ±5 V Versorgungspannung 16 … 32 VDC Auflösung bis zu 0,05 mg Großer Temperaturbereich -55 … + 95°C Allgemeine Informationen Die Servo-Beschleunigungsaufnehmer der Serie AAA260 verwenden die gleiche Servotechnik wie die bewährte Serie AAA220. Zusätzlich sind sie mit einem Spannungsstabilisator ausgestattet, damit der direkte Anschluss einer unsymmetrischen DC-Versorgungsspannung ermöglicht wird. Durch die galvanische Trennung zwischen primärem und sekundärem Schaltkreis wird die elektrische Trennung zwischen Versorgungsspannung und Ausgangssignal sichergestellt. Um bestimmte Messanforderungen, insbesondere im Luftfahrtbereich, zu erfüllen, steht optional ein aktiver Filter mit geringer Ausgangsimpedanz und ein 1g-Bias-Schaltkreis für eine vertikale Montage zu Verfügung. Eigenschaften Messbereiche ±1 g / ±2 g / ±5 g / ±10 g / ±20 g Linearitätsabweichung ±0,05 % v.B. (Messbereiche bis ±10 g) und ±0,10 % v.B. (Messbereich ±20 g) Ausgangssignal ±5 V Versorgungspannung 16 … 32 VDC Auflösung bis zu 0,05 mg Geschlossenes Drehspul-Servosystem Selbsttest DC-Eingang – DC-Ausgang Großer Temperaturbereich -55 … + 95°C 1g-Bias-Option zur Kompensation der Schwerkraft Elektronischer Tiefpassfilter optional Für Flug zugelassene Versionen optional verfügbar, bitte anfragen. Anwendungen Unfalldatenerfassung Bauwerkmonitoring Flugsimulatoren Bremssteuerung bei Nahverkehrssystemen
