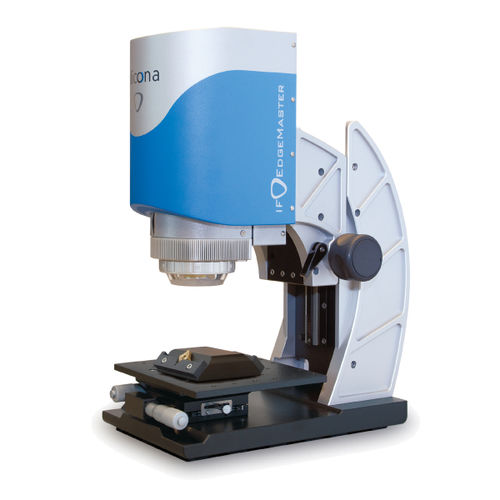

Optische Koordinatenmessmaschine EdgeMaster

für die Luftfahrt3D

Der EdgeMaster ist ein optisches 3D Messgerät zur hochauflösenden, vollautomatischen Messung von Werkzeugschneidkanten in der Produktion. Anwender messen Form, Verrundung und Schartigkeit unabhängig von Typ, Größe, Material und Bearbeitung von Bohrern, Fräsern, Wendeschneidplatten etc. Das System misst Radien >2μm, Frei-, Keil- und Spanwinkel sowie die Korbbogenform einer Schneidkante. Sowohl der Typ „Wasserfall“ als auch der Typ „Trompete“ werden präzise verifiziert. Messungen sind hochauflösend und robust selbst bei Vibrationen, Fremdlicht und Temperaturschwankungen. Die hohe vertikale Auflösung ermöglicht zusätzlich zur Messung der Schartigkeit auch die rückführbare Rauheitsmessung auf der Spanfläche. Hohe Messpunktdichte Bis zu 500 Millionen Messpunkte sorgen für eine detailgenaue Messung mit Toleranzen im Bereich von μm und subμm bei großem Arbeitsabstand. Die hohe Messpunktdichte der Fokus-Variation ermöglicht eine gleichbleibend hohe laterale und vertikale Auflösung über große Messvolumina. 3D Messung von Oberflächengeometrien mit Flankenwinkeln von bis zu 87° Steile Flanken über großen Scan-Bereich messen Licht aus verschiedenen Richtungen beeinflusst die Messung positiv. Der maximal messbare Flankenwinkel ist nicht durch die numerische Apertur der Optik beschränkt. Das ermöglicht die Messung von Oberflächengeometrien mit Flankenwinkeln von bis zu 87°. Reflektierende Bauteile messen Reflektierende Bauteile messen Die bewährte SmartFlash Technologie von Alicona basiert auf modulierter Beleuchtung und bewirkt, dass jeder Bereich im Messfeld optimal ausgeleuchtet ist.
