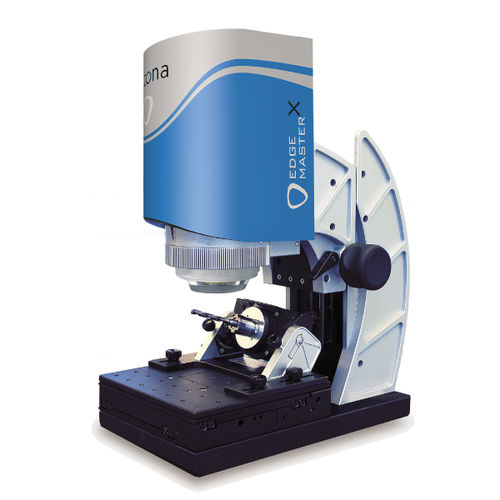

Optische Koordinatenmessmaschine EdgeMasterX

für die Luftfahrt3D

Der EdgeMasterX ist Teil der Alicona Produktpalette zur optischen, hochauflösenden Werkzeugmessung in der Produktion. Mit dem Werkzeugmessgerät messen Anwender u.a. unterschiedliche Kantenparameter auf verschiedenen Positionen eines Werkzeugs. Eine weitere Funktionalität ist die Messung von benutzerdefinierten Parametern auf Werkzeugen einer Charge. In Kombination mit einer Rotationseinheit messen Anwender mehrere, auch abgefaste Schneidkanten eines Werkzeugs in nur einem Messdurchlauf. Ein Ampelsystem zeigt geometrische Abweichungen zu einem CAD Datensatz oder einer Referenzgeometrie. Messungen werden per Knopfdruck gestartet, die Ergebnisse erfolgen ohne Benutzereinfluss. Hohe Messpunktdichte Bis zu 500 Millionen Messpunkte sorgen für eine detailgenaue Messung mit Toleranzen im Bereich von μm und subμm bei großem Arbeitsabstand. Die hohe Messpunktdichte der Fokus-Variation ermöglicht eine gleichbleibend hohe laterale und vertikale Auflösung über große Messvolumina. Optische Messung von Oberflächengeometrien mit Flankenwinkeln von bis zu 87° Steile Flanken über großen Scan-Bereich messen Licht aus verschiedenen Richtungen beeinflusst die Messung positiv. Der maximal messbare Flankenwinkel ist nicht durch die numerische Apertur der Optik beschränkt. Das ermöglicht die Messung von Oberflächengeometrien mit Flankenwinkeln von bis zu 87°.
