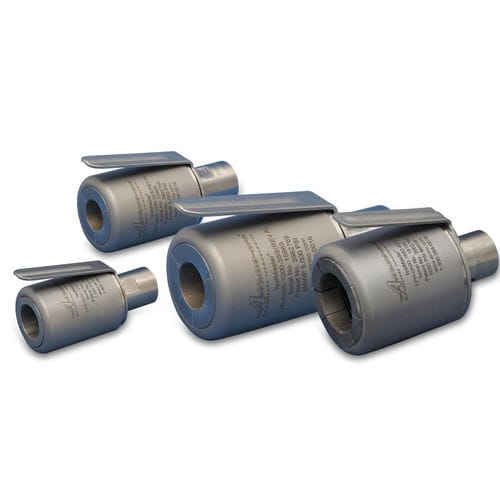

Druck-Testgerät LPH

für AvionikanwendungenLuftfahrtkompakt

Die patentierten hydrostatischen Prüfwerkzeuge der TestMaster®-Modellreihe LPH sind speziell für das Greifen und Abdichten von Rohren mit glattem Ende konzipiert. Die Sicherheitsfeder klemmt das Rohr vor, und der Klemmmechanismus sorgt für einen konstanten, sicheren Halt während des Arbeitszyklus. Die Werkzeuge sind mit manueller Hebelbetätigung oder pneumatischer Betätigung erhältlich. Das Werkzeug kann für eine Vielzahl von Medien wie Wasser, Öl und andere Flüssigkeiten verwendet werden. Die Werkzeuge der Modellreihe LPH eignen sich für hydrostatische Druckprüfungen und Hydroexpansion bis zu 345 bar (5.000 psi) gemäß den Spezifikationen für Militär, Nuklearindustrie, Automobilbau und Luft- und Raumfahrt: API, ASTM, ASME, ISO, DIN und BS. Das kompakte, ausgewogene Design eignet sich besonders für beengte Arbeitsbereiche, wie z. B. Flugzeugleitungen oder Heiz- und Kühlsysteme. Das Modell der LPH-Serie eignet sich für Standard- und metrische Rohre und Fittings mit einem Durchmesser von 3,2 mm bis 168,3 mm (0,13 Zoll bis 6,63 Zoll). Maximaler Druck: - Arbeitsdrücke bis zu 345 bar (5.000 psi) Rohr-AD-Bereich: - 0,13 Zoll bis 6,63 Zoll. OD (3,2 mm bis 168,3 mm OD) Temperatur: - 32° F bis 120° F (0° C bis 49° C) Einsatzbereiche: - Wasser, Öl und andere Flüssigkeiten Geschwindigkeit: - Voller Durchfluss, hohe Vorfüllmenge Spannzangengriff und Dichtung: - am Rohr-AD Greifen: - Druckkompensierte Konstruktion für sicheren Betrieb Werkzeugbedienung: - Hebelbetätigt, einfach druckluftbetätigt oder doppelt druckluftbetätigt Hebelspannzangenentriegelung: - Schnelles Entfernen des Werkzeugs Spezielles Spannzangenverriegelungsprinzip: - Geeignet für kürzere Rohre Vorbestimmter interner Rohranschlag: - Erfordert kein Messen Spannzangen mit geringer Markierung: - Verhindert das Zusammenbrechen und die Beschädigung von Rohrenden Eingebaute Rohrendentoleranzen: - Erfordert keine rechtwinklig geschnittenen Enden
