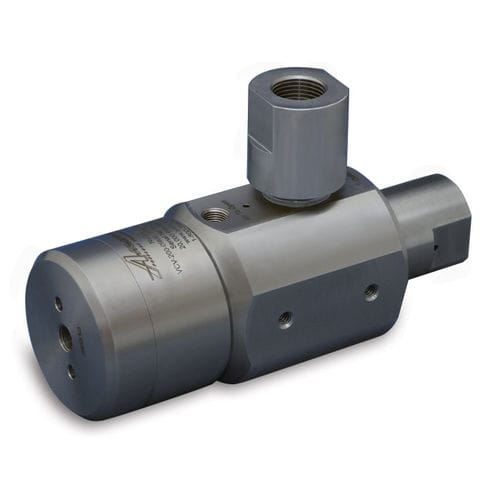

Steuerungsventil VCV series

für Luftfür Flugzeugpneumatisch betätigt

Das NuQuip®-Regelventil der Serie VCV ist ein pneumatisch betätigtes Flüssigkeitsregelventil, das für hohe Drücke und hohe Durchflussraten ausgelegt ist. Diese Zweistellungsventile haben eine rechtwinklige Anschlussausrichtung. Die integrierten pneumatischen Antriebe ermöglichen ein schnelles Schalten auch bei maximalem Betriebsdruck und benötigen nur 5,5 bar Luft. Das Regelventil Modell VCV ist entweder mit Metall-auf-Metall- oder Weichsitzkonfiguration erhältlich. Es stehen mehrere Anschlussvarianten zur Verfügung. Einsatzbereiche: - Wasser, Öl, andere Flüssigkeiten oder Inertgase Betrieb: - Doppelt pilotgesteuert, luftbetätigt Durchflussleistung: - Optimiert für jede Anschlussgröße Anschlussarten: - NPT, MP, MS, OD Sitztypen: - Metall-auf-Metall oder Weichsitz Montage: - Gehäuse mit sechs 1/4-Zoll-Gewindebohrungen Konstruktion: - Präzisionsgefertigter, wärmebehandelter Edelstahl Kundenspezifische Optionen: - Kundenspezifische Ausführungen werden berücksichtigt EINSATZBEREICH Die NuQuip®-Regelventile der Serie VCV eignen sich hervorragend für den Einsatz in Regelanwendungen, die sowohl hohe Drücke als auch hohe Durchflüsse erfordern. Diese Ventile sind in Versionen mit 10.000 und 20.000 psi (689 und 1.379 bar) erhältlich, alle mit für maximalen Durchfluss optimierten internen Pfaden. Die Konstruktion aus rostfreiem Stahl bietet Widerstand gegen korrosive Medien. Das VCV mit Metall-Metall-Sitz kann mit Wasser, Öl oder anderen Flüssigkeiten verwendet werden. Das VCV mit Weichsitz kann auch für die leckagefreie Abdichtung von Inertgasen verwendet werden. VENTILKONFIGURATION Arbeitsweise: Doppeltes Pilotventil, luftbetätigt Durchflussleistung: Optimiert für jede Anschlussgröße Anschlussarten: NPT, MP, MS, OD NPT = Nationales Rohrgewinde MP = Mitteldruck MS = Militärische Spezifikation MS33649 OD = Außendurchmesser Rohrkompression Sitzart: Metall-auf-Metall oder Weichsitz Befestigung: Gehäuse hat sechs 1/4"-Gewindebohrungen
