Druckprüfstand

DurchflussTemperaturfür Treibstoffpistole

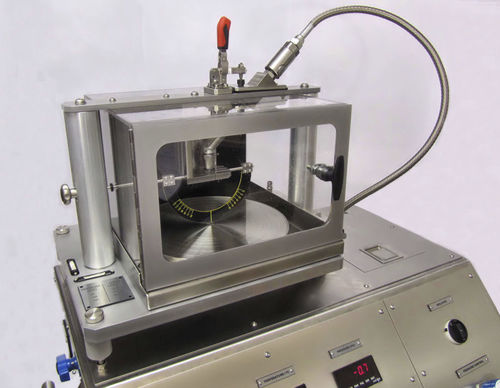

Aerotest Limited hat eine Reihe kompakter, mobiler, benutzerfreundlicher und kosteneffizienter Kraftstoffdüsen-Spritzbild-Prüfanlagen entworfen, entwickelt und geliefert, die zur Überprüfung von Alison T56-A14/A15-Kraftstoffdüsen durch Spülung, Segmentierung und Prüfdruckprüfung gemäß den vom OEM empfohlenen Prüfplänen dienen. Die Kraftstoffdüsen-Spritzbild-Prüfanlage kann für die Prüfung alternativer Kraftstoffdüsen ausgelegt werden. Jede Anlage wird vor der Auslieferung auf "TURNKEY"-Basis für die Prüfung von Kraftstoffdüsen in Betrieb genommen. Eine schlüsselfertige, vorinbetriebgenommene Kraftstoffdüsen-Sprühmusterprüfanlage umfasst Folgendes: Die Testeinrichtung besteht aus einem mobilen Schrank aus gebürstetem Edelstahl mit integrierter Spüle, Sprüh-/Betrachtungskammer und Durchflussprüfvorrichtung und einer Durchflusskontrollvorrichtung mit einem ergonomisch angewinkelten Bedienfeld, das alle für den Betrieb der Anlage erforderlichen Instrumente und Bedienelemente enthält. Ein Flüssigkeitstemperaturregler ist an den Schrank der Prüfanlage angeschlossen, um die Temperatur der Flüssigkeit im Behälter auf den erforderlichen Grenzwerten zu halten. Alle in der Anlage verwendeten Geräte sind voll kompatibel mit der Betriebsflüssigkeit MIL-PRF-7024E Typ II (allgemein als Kalibrierflüssigkeit bekannt). Die zu prüfende Kraftstoffdüse kann durch eine durchsichtige Plexiglas-Sprühkammer betrachtet werden. Die Sprühkammer besteht aus einer Zugangstür und speziellen Prüfwerkzeugen, die sich oben auf der Trägerplatte der Haupt-Sprühkammer befinden. Die Sprühbild-Prüfkammer bietet die folgenden Möglichkeiten: Spülung der Kraftstoffdüse. Überprüfung des Sprühwinkels der Kraftstoffdüse. Messung des Sprühwinkels in einem Radius von 3" von der Düsenspitze.
