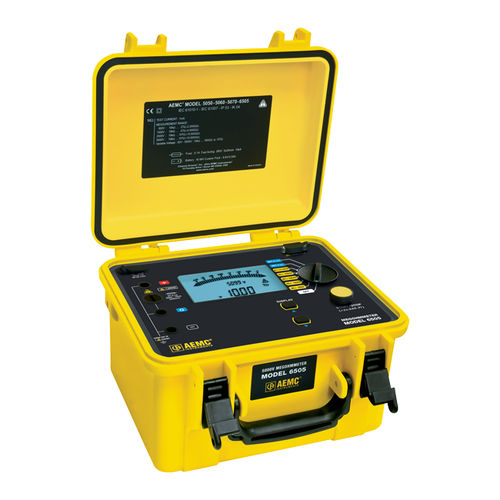

Tragbares Megohmmeter 6505

für die Luftfahrtindustrie

Das Megohmmeter Modell 6505 ist ein tragbares True Megohmmeter®, das in einem robusten Feldgehäuse untergebracht ist und entweder mit Batterie oder Netzstrom betrieben wird. Es führt Spannungs-, Isolations- und Kapazitätsmessungen durch. Dieses Gerät trägt zur Sicherheit von elektrischen Anlagen und Geräten bei. Zu den Funktionen gehören die automatische Berechnung und Darstellung des dielektrischen Absorptionsverhältnisses (DAR) und des Polarisationsindex (PI). Das Modell 6505 zeigt die Prüfspannung, den Isolationswiderstand und den Ableitstrom während der Prüfung an. Nach Abschluss der Prüfung werden die Kapazität der Probe und die an den Messleitungen anliegende Entladungsspannung angezeigt. Das Modell 6505 ist mit einem hohen Maß an integrierten Sicherheitsfunktionen ausgestattet. Das Messgerät verfügt über eine Prüfsperre, die die Erzeugung von Prüfspannungen verhindert, wenn eine stromführende Probe erkannt wird. Die Prüfklemmen sind versenkt, um die Betriebssicherheit zu gewährleisten. AC/DC Spannungsmessung Bereich( - (1 bis 4000) V Genauigkeit - (1 bis 99,9) V: ±(1 % R + 5 ct) (100 bis 4000) V: ±(1 % R + 3 ct) Auflösung - (1 bis 99,9) V: 0,1 V (100 bis 999) V: 1 V (1000 bis 4000) V: 2 V Frequenzbereich( - (1 bis 2500) V: DC oder (15 bis 500) Hz (2501 bis 4000) V: Gleichstrom Eingangsimpedanz - 750 kΩ oder 3 MΩ (bereichsabhängig) Isolationsmessung Prüfspannung / Widerstandsbereich - 500 V: 10 kΩ bis 2 TΩ 1000 V: 10 kΩ bis 4 TΩ 2500 V: 10 kΩ bis 10 TΩ 5000 V: 10 kΩ bis 10 TΩ Variable Spannung - (40 bis 5.100) V Automatische Entladung - Entladungszeit 40 % der Prüfspannung Allgemeine Merkmale Programmierbarer Alarm - Ja DAR - PI - Ja Rampenmodus - Nein Schrittmodus - Nein Kapazitätsmessung - (0,005 bis 49,99) µf
