Tester für Netzwerke CA7028

Impedanzfür KabelLuftfahrt

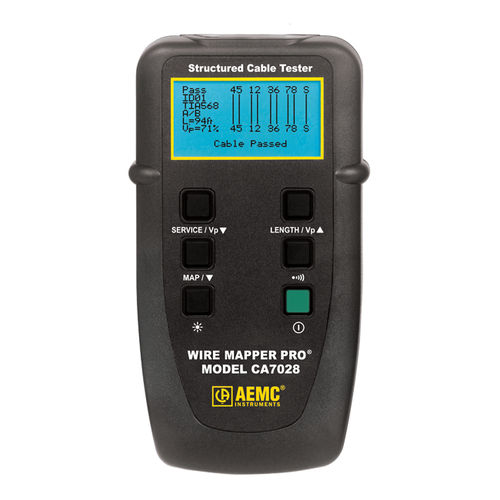

Der Wire Mapper Pro, Modell CA7028, ist ein tragbarer Tester für die Abbildung strukturierter Kabel und die Fehlersuche, der für den Einsatz bei UTP-, STP-, FTP- und SSTP-Verkabelungen mit RJ-45-Steckern entwickelt wurde, die entweder nach den Spezifikationen TIA568A/B ISO11801 und EN 50137, USOC oder ISDN verkabelt sind. Er erkennt offene Stromkreispaare, Kurzschlüsse, gekreuzte Drähte, gekreuzte Paare, vertauschte Paare, geteilte Paare und Schirmfehler. Das Modell CA7028 ist auch in der Lage, Telefon- und Datenleitungen zu identifizieren. Wenn das Hauptgerät in eine funktionsfähige RJ-45-Buchse eingesteckt wird, gibt es einen kontinuierlichen Warnton ab und zeigt an, wenn an einem der Pins eine Telefonspannung anliegt. Wird die Taste Service Detect gedrückt, prüft und zeigt es Telefon, 10BaseT, 100Mbit+ und Token Ring als aktiven Dienst an. Reichweite - 500ft (150m) Genauigkeit - ±5% vom Messwert Kabeltyp - UTP, STP, FTP, SSTP Angezeigte Fehler - Kurzschluss eines Paares Offener Stromkreis Kurzschluss zwischen Paaren Getrennte/gekreuzte Paare Vertauschte Paare Kontinuität der Abschirmung Fehlerort - Nahes Ende, entferntes Ende oder Entfernung, wenn in der Mitte Fehleranzeige - Fehler- und Einstellungsinformationen werden textuell und grafisch angezeigt Ausgangsimpedanz - Automatische Kompensation Auflösung der Hauptanzeige - 128x64 Pixel grafisches LCD Hintergrundbeleuchtung - Blaue Elektrolumineszenz Tongenerator - Oszillierend 810 bis 1110Hz Spannungswarnung - Akustische und optische Warnung vor TNV (Telecom Network Voltage) Stromquelle - 4 x 1,5 V AA-Alkalibatterien (im Lieferumfang enthalten) Automatische Abschaltung - Nach drei Minuten Abmessungen Hauptgerät Fernbedienung (mitgeliefert) - 6,5 x 3,5 x 1,5" (165 x 90 x 37mm) 2.5 x 2,0 x 1,0" (65 x 52 x 25 mm) Gewicht Haupteinheit Fernbedienung (mitgeliefert) - 350g (12 oz) 1.40 g (5 oz) Betriebstemperatur - 32° bis 112°F (0° bis 44°C) Lagertemperatur - -20° bis 70°C (4° bis 158°F)
