DC/DC-Stromversorgung

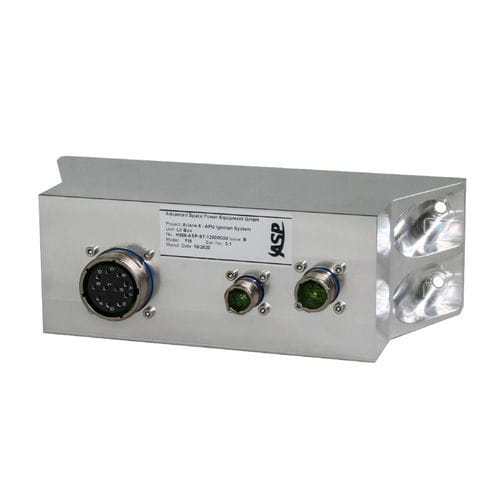

Der Sparc-Injektor für die Ariane 6 ist ein elektrisches Teilsystem, das zur Zündung des APU-Gasgenerators dient. Das System besteht aus mehreren Funktionsblöcken, die wie folgt zu einer Kette zusammengeschaltet sind: die Kleinspannungseinheit und der Hochspannungstransformator mit Elektrode. Details: Die Kleinspannungseinheit wird von einem Niederspannungsnetz mit einer Spannung zwischen ca. 40 – 65V versorgt und liefert die Pulsenergie an den Hochspannungstransformator. Der Hochspannungstransformator liefert eine Spannung von 20 kV mit einer Energie von >30 mJ. Das System ist in der Lage, alle 20ms Impulse mit einer Impulslänge von 200µs zu liefern. 1600g
